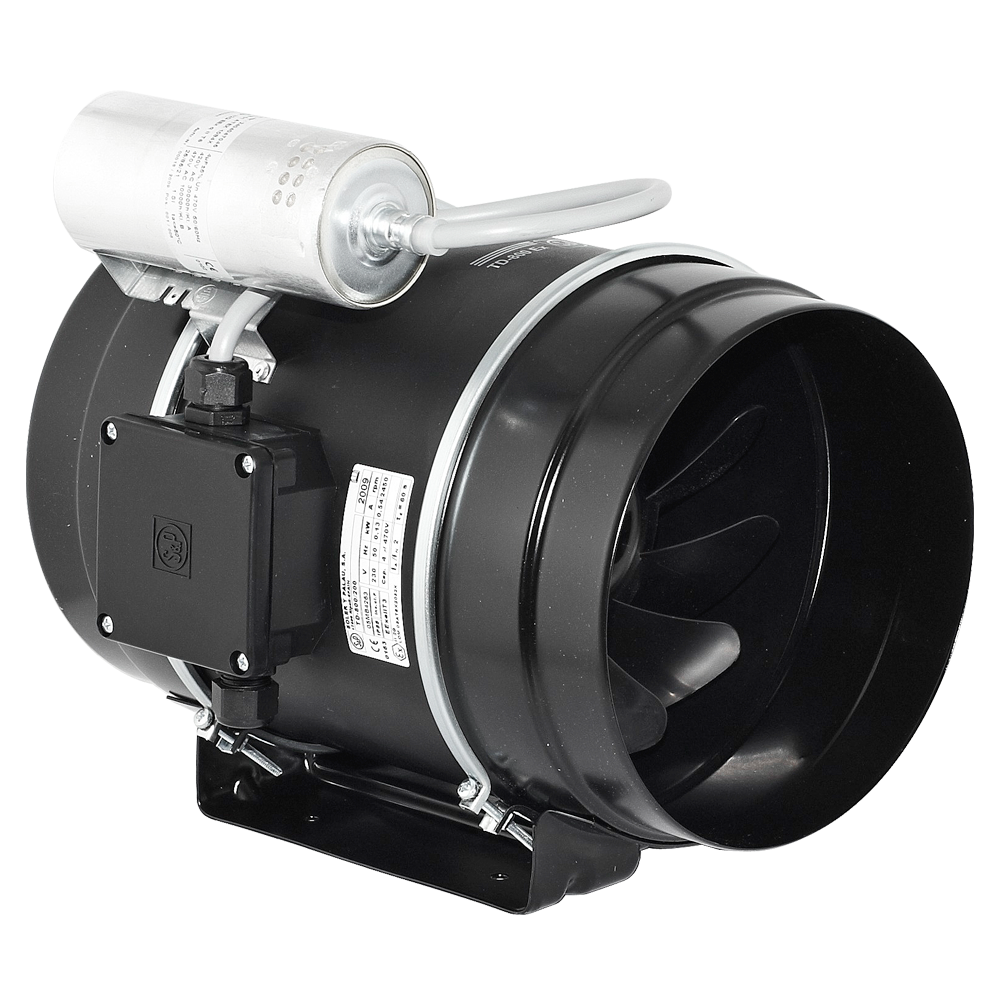

TD EX - Wentylator przeciwwybuchowy

TD EX

Wentylator przeciwwybuchowy

Wentylatory TD EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi.
Zapytaj o produkt

Zastosowanie

Wentylatory TD EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G – strefa 1.
Oznaczenie ATEX:

  • II 2G Ex e IIC T3 Gb,
  • lub: II 2G Ex eb IIB T3 Gb (w zależności od modelu).

Konstrukcja

  • model TD-800/200 ATEX jest wykonany z antystatycznego tworzywa sztucznego
  • pozostałe modele wykonane są z blachy stalowej zabezpieczonej czarną powłoką poliestrową
  • wysokosprawny wirnik śrubowy
  • zakres temperatury pracy od -20°C do 40°C

Silnik elektryczny

  • 1-fazowy 230V, 50Hz przystosowany do pracy w strefach zagrożonych wybuchem
  • stopień ochrony IP44 (modele 1100/250 oraz 1200/315), IP54 (model 800/200), klasa izolacji B
  • nieprzystosowany do regulacji prędkości obrotowej

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

TD-800/200 ATEX

  • Pst max = 240 Pa
  • Q max = 1020 m3/h
  • P max = 130 W
  • n = 2450 obr./min
  • I max = 0.54 A
  • U nom = 230 V
  • L wA = 55 dB(A)

Wymiary

Typ A B C ØD E F G H I
  mm mm mm mm mm mm mm mm mm
TD-800/200 ATEX 302 255 232.5 198 140 100 94 124 228.4
TD-1100/250 ATEX 386 324 291 248 168 145 140 155 339
TD-1200/315 ATEX 450 392 356 312 210 182 178 188 371

Wyposażenie dodatkowe
