LFA

Prezentacja 3D Powiększenie

Oznaczenia

LFA / 1 2- 2 200/ 3 74- 4 1505 T


  1. Liczba biegunów silnika (prędkość obrotowa)
    2 - 2800 obr/min
    4 - 1400 obr/min
  2. Średnica wirnika
  3. Szerokość wirnika
  4. Współczynnik mocy
    150: 150 x 10 = 1500 W
  5. Silnik elektryczny
    S - silnik jednofazowy (230V)
    T - silnik trójfazowy (400V)

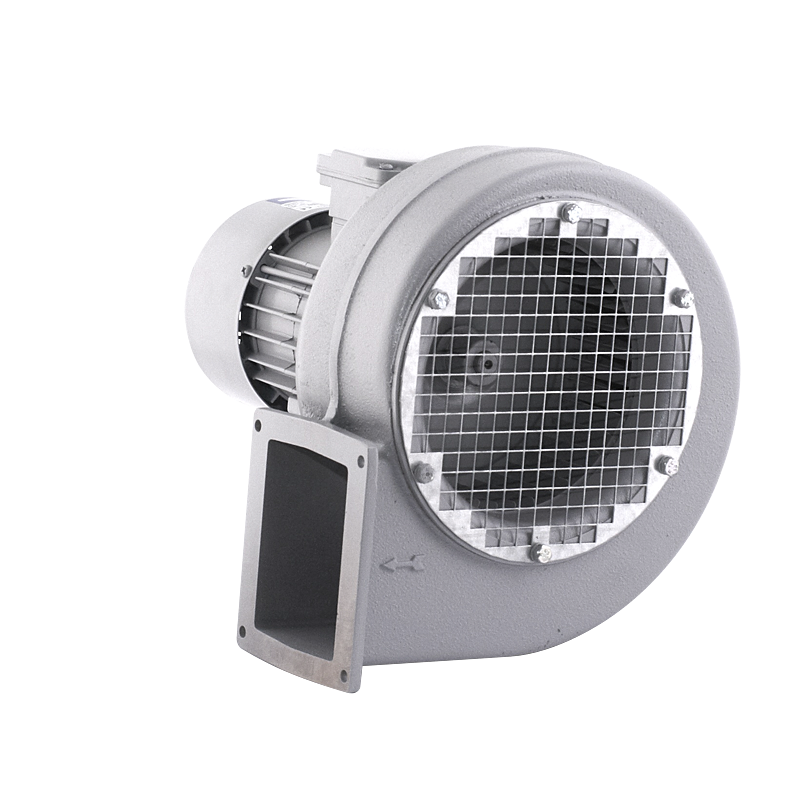

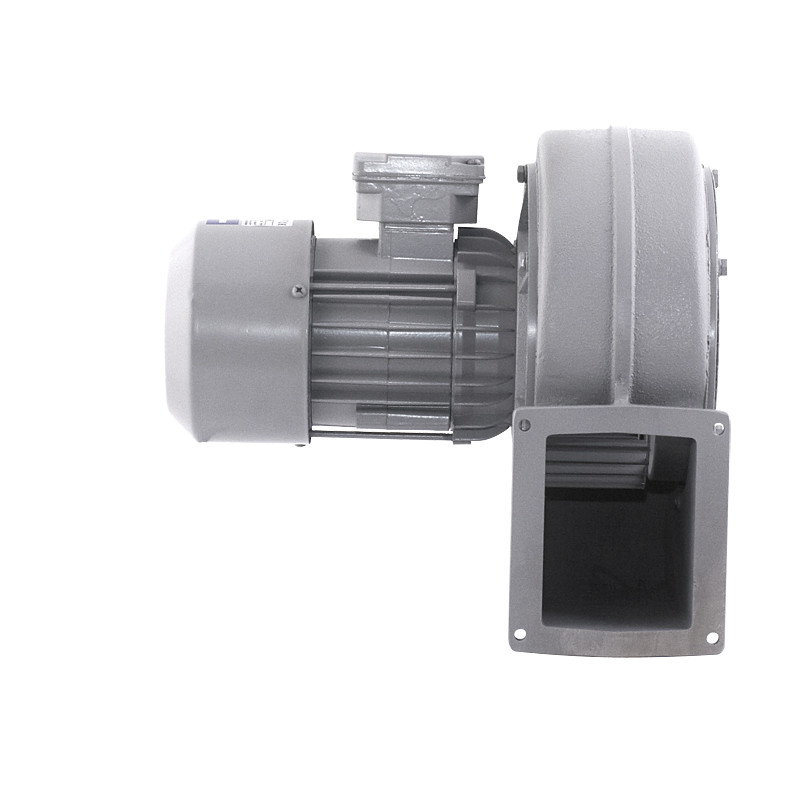

Niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim, przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.


Zastosowanie

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania to:
  • nawiew / wywiew w indywidualnych układach wentylacji i klimatyzacji,
  • układy chłodzące, suszące,
  • wentylacja warsztatów.

Konstrukcja

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik zgrzewany z blachy stalowej z łopatami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
  • obudowa odlewana ze stopu aluminium
  • siatka ochronna ocynkowana na wlocie
  • stopa pod wentylator w modelach 160A, 180-225
  • podstawa pod silnik w modelu 250
  • wentylator malowany na kolor szary RAL 7042
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270

Silnik elektryczny

  • asynchroniczny, jednofazowy, 230V, 50Hz (o mocy do 1,5kW)
  • asynchroniczny, trójfazowy, 230/400V, 50Hz (o mocy do 3kW)
  • asynchroniczny, trójfazowy, 400/690V, 50Hz (o mocy od 4kW)
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)

Wykonania specjalne

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Nazwa Nr artykułu Stan magazynowy
na: 2018-12-14 godz.: 16:54
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
LFA/2-108/42-005T 400 2900 50 0.32 200 300 4 -20 40 szczegóły
LFA/2-108/42-003S 230 2850 30 0.9 200 270 4 -20 40 szczegóły
LFA/4-108/42-006T 400 1400 60 0.25 100 75 3.6 -20 40 szczegóły
LFA/4-108/42-006S 230 1400 60 0.29 100 70 3.6 -20 40 szczegóły
LFA/2-120/52-012T 400 2800 120 0.38 510 340 5.5 -20 40 szczegóły
LFA/4-120/52-006T 400 1400 60 0.25 255 85 5.2 -20 40 szczegóły
LFA/4-120/52-006S 230 1400 60 0.29 255 85 5.2 -20 40 szczegóły
LFA/2-133/62-018T 400 2760 180 0.5 665 490 6.2 -20 40 szczegóły
LFA/2-133/62-018S 230 2840 180 1.4 595 510 6.6 -20 40 szczegóły
LFA/4-133/62-006T 400 1400 60 0.25 370 120 5.2 -20 40 szczegóły
LFA/4-133/62-006S 230 1400 60 0.29 370 120 5.1 -20 40 szczegóły
LFA/2-146/62-025T 400 2790 250 0.65 720 600 6.5 -20 40 szczegóły
LFA/2-146/62-025S 230 2890 250 1.1 720 585 6.5 -20 40 szczegóły
LFA/4-146/62-006T 400 1400 60 0.25 380 140 6.4 -20 40 szczegóły
LFA/4-146/62-006S 230 1400 60 0.29 380 140 6.4 -20 40 szczegóły
LFA/2-160/75-037T 400 2870 370 0.95 900 700 9.3 -20 40 szczegóły
LFA/2-160/75-037S 230 2880 370 2.2 850 680 9.4 -20 40 szczegóły
LFA/4-160/75-009T 400 1400 90 0.4 550 165 7.1 -20 40 szczegóły
LFA/4-160/75-009S 230 1420 90 0.95 550 165 7.1 -20 40 szczegóły
LFA/2-160A/62-055S 230 2870 550 3.1 1185 860 12.9 -20 40 szczegóły
LFA/2-160A/62-055T 400 2870 550 1.25 1185 860 12.7 -20 40 szczegóły
LFA/4-160A/62-018S 230 1400 180 1.1 775 195 11 -20 40 szczegóły
LFA/4-160A/62-018T 400 1400 180 0.55 775 195 10.8 -20 40 szczegóły
LFA/2-180/62-055T 400 2870 550 1.25 1120 960 10.9 -20 40 szczegóły
LFA/2-180/62-055S 230 2870 550 3.1 1080 930 11 -20 40 szczegóły
LFA/4-180/62-012T 400 1340 120 0.7 545 225 10.8 -20 40 szczegóły
LFA/4-180/62-018S 230 1400 180 1.1 545 225 9.1 -20 40 szczegóły
LFA/2-180/85-110T 400 2890 1100 2.5 1970 1080 19.2 -20 40 szczegóły
LFA/2-180/85-110S 230 2900 1100 5.8 1970 1080 19.5 -20 40 szczegóły
LFA/4-180/85-018T 400 1340 180 0.7 1070 240 14.7 -20 40 szczegóły
LFA/4-180/85-018S 230 1400 180 1.1 1070 240 14.7 -20 40 szczegóły
LFA/2-200/74-150T 400 2880 1500 3 2060 1350 25.2 -20 40 szczegóły
LFA/2-200/74-150S 230 2920 1500 8 2060 1350 26.5 -20 40 szczegóły
LFA/2-215/102-220T 400 2895 2200 4.6 3580 1460 30 -20 40 szczegóły
LFA/2-225/104-300T 400 2870 3000 6.3 3400 1720 32 -20 40 szczegóły
LFA/2-250/114-550T 400 2890 5500 9.8 5430 2050 58 -20 40 szczegóły
LFA/2-108/42-003S szczegóły
LFA/2-108/42-005T szczegóły
LFA/2-120/52-012T szczegóły
LFA/2-133/62-018S B całkowita 39.2% 49.8 210 484 606 szczegóły
LFA/2-133/62-018T B całkowita 41.4% 52.8 160 406 578 szczegóły
LFA/2-146/62-025S B całkowita 39.7% 50.2 220 446 713 szczegóły
LFA/2-146/62-025T B całkowita 39.1% 50 200 407 684 szczegóły
LFA/2-160/75-037S B całkowita 41.1% 50 390 692 848 szczegóły
LFA/2-160/75-037T B całkowita 44.4% 53.1 370 680 870 szczegóły
LFA/2-160A/62-055S szczegóły
LFA/2-160A/62-055T szczegóły
LFA/2-180/62-055S B całkowita 40.6% 49.4 400 581 1007 szczegóły
LFA/2-180/62-055T B całkowita 48.7% 55.3 910 1441 1117 szczegóły
LFA/2-180/85-110S B całkowita 45.2% 51.7 940 1330 1145 szczegóły
LFA/2-180/85-110T B całkowita 48.7% 55.3 910 1441 1117 szczegóły
LFA/2-200/74-150S B całkowita 46.2% 52 1220 1534 1328 szczegóły
LFA/2-200/74-150T B całkowita 45.4% 51.3 1180 1452 1327 szczegóły
LFA/2-215/102-220T B całkowita 44.4% 49.3 1650 1900 1402 szczegóły
LFA/2-225/104-300T B całkowita 49.5% 53.8 2100 2161 1730 szczegóły
LFA/2-250/114-550T B całkowita 51.4% 53.7 4310 3588 2222 szczegóły
LFA/4-108/42-006S szczegóły
LFA/4-108/42-006T szczegóły
LFA/4-120/52-006S szczegóły
LFA/4-120/52-006T szczegóły
LFA/4-133/62-006S szczegóły
LFA/4-133/62-006T szczegóły
LFA/4-146/62-006S szczegóły
LFA/4-146/62-006T szczegóły
LFA/4-160/75-009S szczegóły
LFA/4-160/75-009T szczegóły
LFA/4-160A/62-018S szczegóły
LFA/4-160A/62-018T szczegóły
LFA/4-180/62-012T szczegóły
LFA/4-180/62-018S szczegóły
LFA/4-180/85-018S B całkowita 37.4% 48.7 160 743 264 szczegóły
LFA/4-180/85-018T B całkowita 38% 49.7 140 743 264 szczegóły
LFA/2-108/42-003S 45010020   Twój profil jest niezweryfikowany szczegóły
LFA/2-108/42-005T 45010010   Twój profil jest niezweryfikowany szczegóły
LFA/2-120/52-012T 45010025   Twój profil jest niezweryfikowany szczegóły
LFA/2-133/62-018S 435010040   Twój profil jest niezweryfikowany szczegóły
LFA/2-133/62-018T 435010030   Twój profil jest niezweryfikowany szczegóły
LFA/2-146/62-025S 435010110   Twój profil jest niezweryfikowany szczegóły
LFA/2-146/62-025T 435010105 uzyskaj dostęp Twój profil jest niezweryfikowany szczegóły
LFA/2-160/75-037S 435010080   Twój profil jest niezweryfikowany szczegóły
LFA/2-160/75-037T 435010070   Twój profil jest niezweryfikowany szczegóły
LFA/2-160A/62-055S 435010143   Twój profil jest niezweryfikowany szczegóły
LFA/2-160A/62-055T 435010141   Twój profil jest niezweryfikowany szczegóły
LFA/2-180/62-055S 435010100   Twój profil jest niezweryfikowany szczegóły
LFA/2-180/62-055T 435010090   Twój profil jest niezweryfikowany szczegóły
LFA/2-180/85-110S 435010103   Twój profil jest niezweryfikowany szczegóły
LFA/2-180/85-110T 435010102   Twój profil jest niezweryfikowany szczegóły
LFA/2-200/74-150S 435010133   Twój profil jest niezweryfikowany szczegóły
LFA/2-200/74-150T 435010130   Twój profil jest niezweryfikowany szczegóły
LFA/2-215/102-220T 435010115 uzyskaj dostęp Twój profil jest niezweryfikowany szczegóły
LFA/2-225/104-300T 435010060   Twój profil jest niezweryfikowany szczegóły
LFA/2-250/114-550T 435010120   Twój profil jest niezweryfikowany szczegóły
LFA/4-108/42-006S 45010023   Twój profil jest niezweryfikowany szczegóły
LFA/4-108/42-006T 45010015   Twój profil jest niezweryfikowany szczegóły
LFA/4-120/52-006S 45010028   Twój profil jest niezweryfikowany szczegóły
LFA/4-120/52-006T 45010027   Twój profil jest niezweryfikowany szczegóły
LFA/4-133/62-006S 45010038   Twój profil jest niezweryfikowany szczegóły
LFA/4-133/62-006T 45010037   Twój profil jest niezweryfikowany szczegóły
LFA/4-146/62-006S 45010109   Twój profil jest niezweryfikowany szczegóły
LFA/4-146/62-006T 45010106   Twój profil jest niezweryfikowany szczegóły
LFA/4-160/75-009S 45010077   Twój profil jest niezweryfikowany szczegóły
LFA/4-160/75-009T 45010076   Twój profil jest niezweryfikowany szczegóły
LFA/4-160A/62-018S 435010150   Twój profil jest niezweryfikowany szczegóły
LFA/4-160A/62-018T 435010149   Twój profil jest niezweryfikowany szczegóły
LFA/4-180/62-012T 435010095   Twój profil jest niezweryfikowany szczegóły
LFA/4-180/62-018S 435010096   Twój profil jest niezweryfikowany szczegóły
LFA/4-180/85-018S 435010107   Twój profil jest niezweryfikowany szczegóły
LFA/4-180/85-018T 435010106   Twój profil jest niezweryfikowany szczegóły

Charakterystyki pracy
