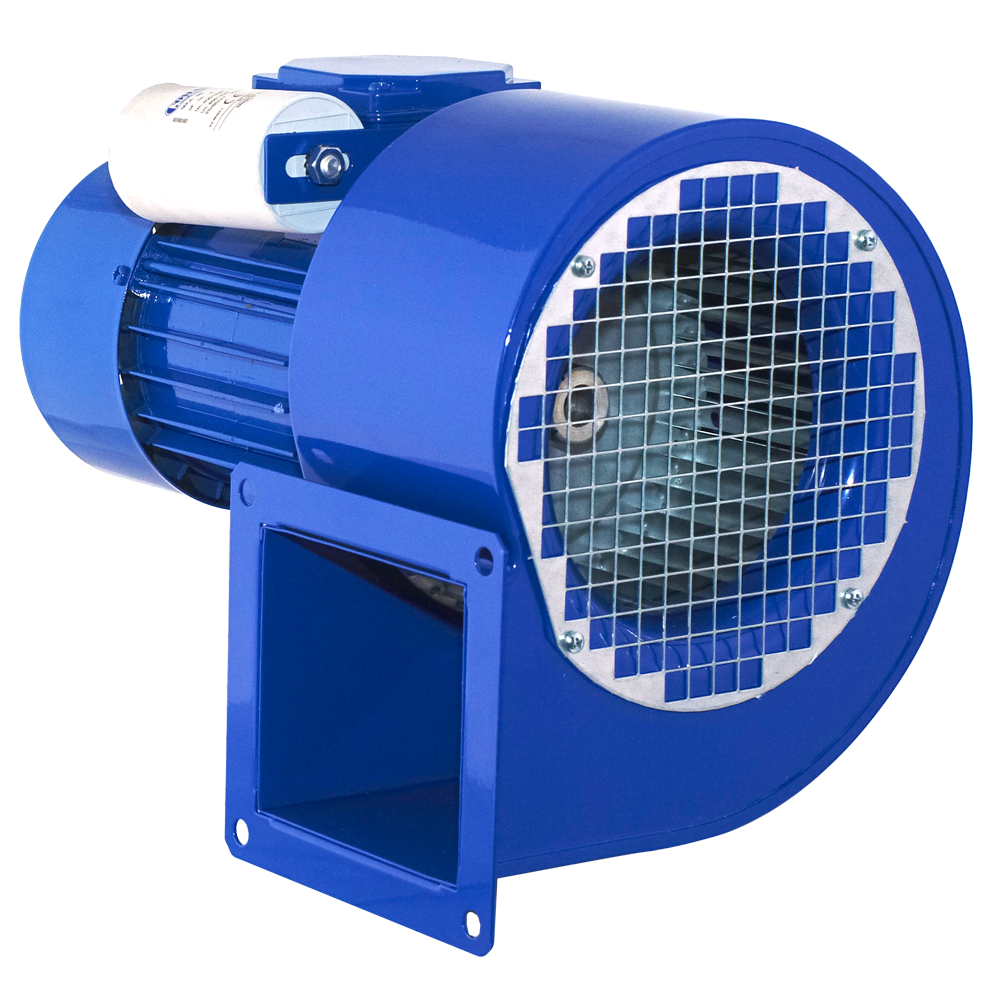

GFB - Wentylator promieniowy

GFB

Wentylator promieniowy

Niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim, przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.
Możliwość malowania na kolor
inny niż standardowy
Zapytaj o produkt

ZASTOSOWANIE

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania:

  • różnorodne instalacje wentylacji mechanicznej,
  • tłoczenie powietrza w procesach produkcyjnych,
  • układy chłodzące, suszące,
  • urządzenia chłodnicze i klimatyzacyjne,
  • centrale wentylacyjne.

KONSTRUKCJA

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
  • wirnik zgrzewany z galwanizowanej blachy stalowej z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1, (blacha stalowa nierdzewna 1.4301 dla wielkości 97),
  • obudowa spawana z blachy stalowej,
  • osłona wlotu ocynkowana,
  • podstawa pod silnik w modelach 250-400 oraz w modelu 4/225,
  • wentylator malowany na kolor niebieski RAL 5010
  • (kategoria korozyjności C3),
  • maksymalna temperatura tłoczonego medium 80°C,
  • temperatura otoczenia silnika od -20°C do +40°C,
  • figura LG90 w modelach 4/250, 4/315 i 6/315,
  • figura LG270 w pozostałych modelach.

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 1,1 kW),
  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW),
  • asynchroniczny, trójfazowy, 400/690 V, 50 Hz (od mocy 5,5 kW),
  • klasa sprawności IE3 (od mocy 0,25 kW), lub IE1 (poniżej mocy 0,25 kW),
  • stopień ochrony IP55,
  • klasa izolacji F,
  • do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE

  • dowolna figura LG/RD,
  • malowanie na kolor inny niż standardowy,
  • malowanie w wyższej kategorii korozyjności,
  • obudowa i podstawa z blachy stalowej ocynkowanej,
  • obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
  • obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik jednofazowy przystosowany do regulacji napięciowej,
  • silnik o innym stopniu ochrony IP,
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie,
  • uszczelnienie między obudową a silnikiem (simmering),
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C.

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Wymiary

Typ A B C E F G H I J K
  mm mm mm mm mm mm mm mm mm mm
GFB/2-97/42-003S 199 200 204 99 115 64 65 76 76 90
GFB/2-97/42-005T 199 200 204 99 115 64 65 76 76 90
GFB/2-108/42-009T 238 245 276 115 142 91 88 115 105 130
GFB/2-133/62-018T 238 245 276 115 142 91 88 115 105 130
GFB/2-146/62-025S 258 270 288 123 155 91 88 115 105 130
GFB/2-146/62-025T 258 270 288 123 155 91 88 115 105 130
GFB/2-160/62-037S 281 296 291 132 170 90 107 110 120 126
GFB/2-160/62-037T 281 296 291 132 170 90 107 110 120 126
GFB/2-180/62-075S 312 334 345 145 192 100 123 130 130 155
GFB/2-180/62-075T 312 334 345 145 192 100 123 130 130 155
GFB/2-200/74-110S 370 370 393 182 213 119 134 143 160 163
GFB/2-200/74-110T 370 370 393 182 213 119 134 143 160 163
GFB/4-200/74-037T 370 370 393 182 213 119 134 143 160 163
GFB/2-225/104-300T 374 382 462 182 217 148 136 173 161 193
Typ L O S T X D1 D2 O1 X1
  mm mm mm mm mm mm mm mm mm
GFB/2-97/42-003S 90 6 34 36 4 120 130 3 8
GFB/2-97/42-005T 90 6 34 36 4 120 130 3 8
GFB/2-108/42-009T 120 7 45 49 4 150 160 3 6
GFB/2-133/62-018T 120 7 45 49 4 150 160 3 6
GFB/2-146/62-025S 120 7 45 49 4 160 175 3 8
GFB/2-146/62-025T 120 7 45 49 4 160 175 3 8
GFB/2-160/62-037S 140 7 55 49 4 172 182 3 8
GFB/2-160/62-037T 140 7 55 49 4 172 182 3 8
GFB/2-180/62-075S 155 7 62 53 3 200 210 3 8
GFB/2-180/62-075T 155 7 62 53 3 200 210 3 8
GFB/2-200/74-110S 180 7 70 64 4 222 235 3 8
GFB/2-200/74-110T 180 7 70 64 4 222 235 3 8
GFB/4-200/74-037T 180 7 70 64 4 222 235 3 8
GFB/2-225/104-300T 181 11 74 78 4 250 280 6 8
Typ A B C E F G H I
  mm mm mm mm mm mm mm mm
GFB/2-250/114-550T 418 522 538 202 343 175 195 210
Typ J K L O S T X
  mm mm mm mm mm mm mm
GFB/2-250/114-550T 230 235 255 11 192 90 4
Typ D1 D2 N1 N2 N3 N4 N5
  mm mm mm mm mm mm mm
GFB/2-250/114-550T 290 310 20 190 360 380 470
Typ O1 O2 P1 P2 P3 X1 X2
  mm mm mm mm mm mm mm
GFB/2-250/114-550T 7 11 290 326 350 8 6
Typ A B C E F G H I
  mm mm mm mm mm mm mm mm
GFB/4-250/114-075S 418 595 419 202 343 175 195 210
GFB/4-250/114-075T 418 595 419 202 343 175 195 210
Typ J K L S T X N1
  mm mm mm mm mm mm mm
GFB/4-250/114-075S 230 235 255 494 87 4 20
GFB/4-250/114-075T 230 235 255 494 87 4 20
Typ N2 N3 N4 N5 P1 P2 P3
  mm mm mm mm mm mm mm
GFB/4-250/114-075S 190 360 380 470 290 323 350
GFB/4-250/114-075T 190 360 380 470 290 323 350
Typ X1 X2 ØO ØD1 ØD2 ØO1 ØO2
  mm mm mm mm mm mm mm
GFB/4-250/114-075S 8 6 11 290 310 7 11
GFB/4-250/114-075T 8 6 11 290 310 7 11
Typ A B C E F G H I
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 502 789 552 215 443 237 247 271
Typ J K L N S T X G1
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 281 305 315 25 660 121 8 136
Typ H1 N2 N3 N4 N5 N6 P1 P2
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 140 210 395 420 422 543 220 253
Typ P3 X1 X2 ØO ØD1 ØD2 ØO1 ØO2
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 280 7 6 11 360 374 6 12
Typ A B C E F G H I
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 661 858 695 282 535 298 281 332
GFB/6-400/183-220T 661 858 695 282 535 298 281 332
Typ J K L S T X G1 H1
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 315 366 349 246 152 8 166 158
GFB/6-400/183-220T 315 366 349 246 152 8 166 158
Typ N1 N2 N3 N4 N5 N6 P1 P2
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 30 260 490 532 540 684 350 394
GFB/6-400/183-220T 30 260 490 532 540 684 350 394
Typ P3 X1 X2 ØO ØD1 ØD2 ØO1 ØO2
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 430 8 6 11 446 465 9 14
GFB/6-400/183-220T 430 8 6 11 446 465 9 14
Typ A B C E F G H
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 697 844 732 295 500 323 303
Typ I J K L S T X
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 340 330 369 360 200 164 4
Typ N1 N2 N3 N4 P1 P2 P3
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 15 464 615 630 280 324 360
Typ X1 X2 ØO ØD1 ØD2 ØO1 ØO2
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 12 4 9 500 565 9 10
