CVHT - Wentylator oddymiający

CVHT

Wentylator oddymiający

Wentylatory typu CVHT wyposażone są w silnik znajdujący się poza strumieniem przepływającego powietrza. Doskonale sprawdzają się w wentylacji kuchni przemysłowych, parkingów i budynków użyteczności publicznej.
Odporność na temperaturę
400°C/2h
Zapytaj o produkt

Zastosowanie

Seria wentylatorów CVHT może być stosowana do wyciągania gorącego dymu powstałego w trakcie pożaru. Wentylatory posiadają odporność na temperaturę 400°C/2h (certyfikowany zgodnie z EN 12101-03). Wentylator musi znajdować się poza strefą pożaru.

Mogą być również stosowane do pracy ciągłej w systemach wentylacyjnych o temperaturze medium do +100°C. Doskonale sprawdzają się w wentylacji kuchni przemysłowych, parkingów i budynków użyteczności publicznej.

Konstrukcja

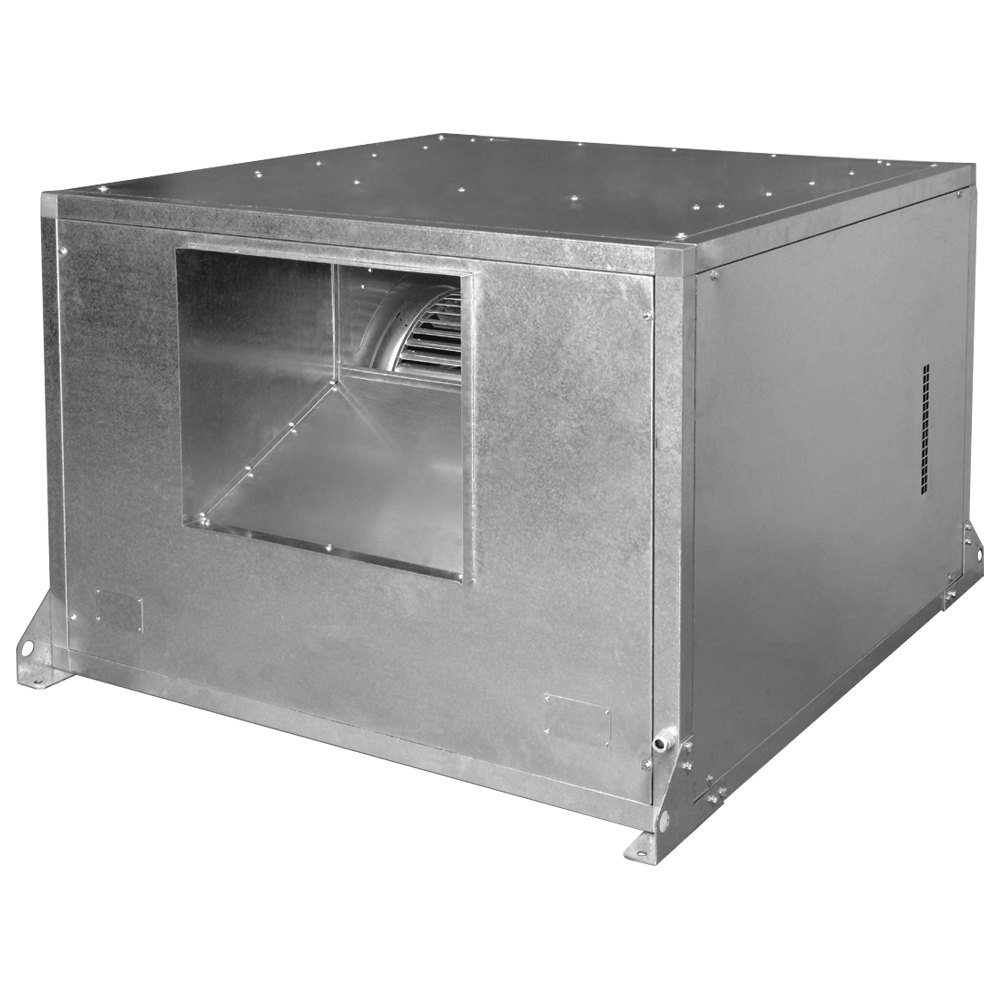

Wentylatory typu CVHT wyposażone są w silnik znajdujący się poza strumieniem przepływającego powietrza. Obudowa wykonana jest z galwanizowanej blachy stalowej. Wirnik dwustronnie ssący z łopatkami pochylonymi do przodu. Wentylatory przystosowane są do montażu w pozycji poziomej standardowo wyposażone są w wibroizolatory.

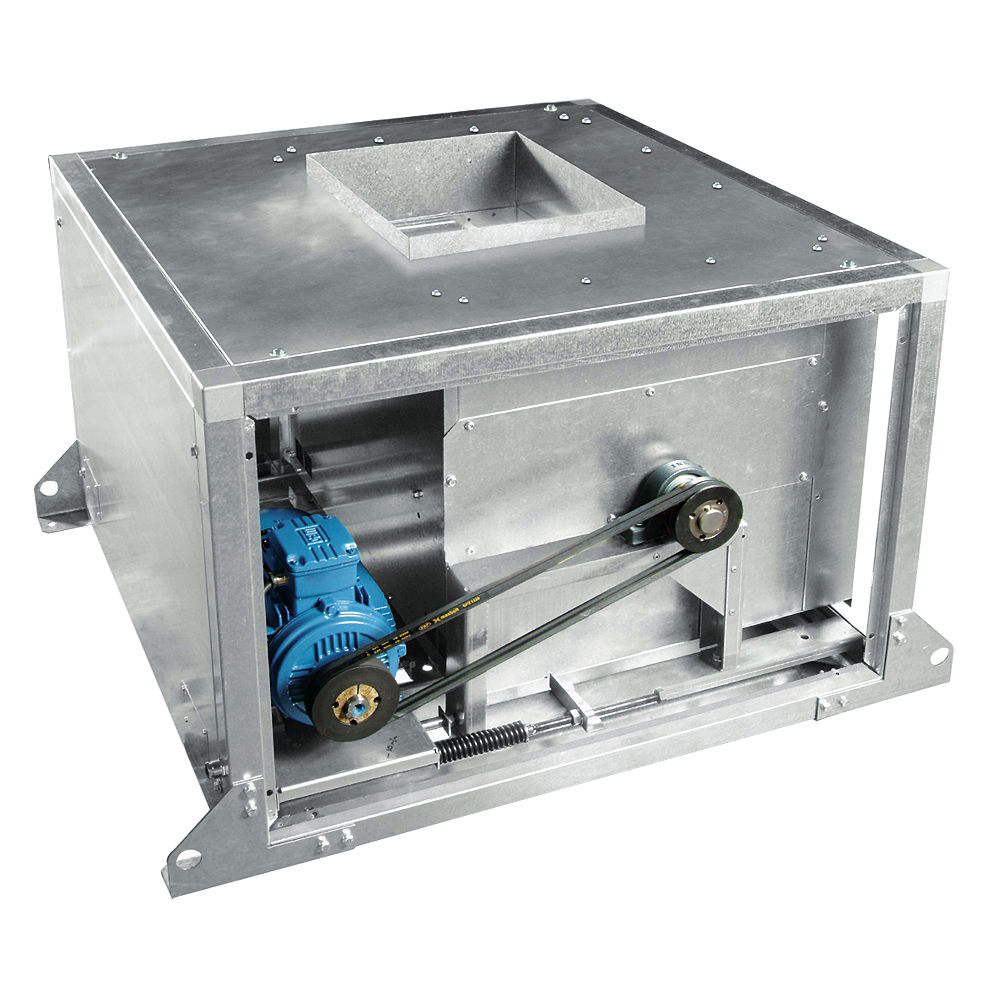

Wentylatory wykonywane są w wersji z wyrzutem poziomym (CVHT-H) lub wyrzutem pionowym (CVHT-V), z silnikiem, kołami pasowymi i pasem z prawej strony patrząc od strony wylotu. Na życzenie wersja z silnikiem, kołami pasowymi i pasem z lewej strony

Silnik elektryczny

Trójfazowy silnik 230/400V-50Hz do mocy 4 kW, pozostałe 400/690V-50Hz. Stopień ochrony IP55, klasa izolacji F.

Na życzenie:

  • Silniki dwubiegowe (4/6- i 4/8-biegunowe)
  • Silniki jednofazowe 230V-50Hz do mocy 2,2kW.

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

CVHT-9/9

  • Pst max = 660 Pa
  • Q max = 5000 m3/h
  • P max = 1100 W
  • n = 1700 obr./min
  • I max = A
  • U nom = 400 V
  • L wA = dB(A)

Wymiary

Typ A B C D E F A1 B1 F1 a1 GxH Ød1
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-9/9 759 783 592 304 264 65.5 701 863 96 782 400x400 15
CVHT-10/10 821 837 618 337 293.5 65.5 763 917 84 844 450x450 15
CVHT-12/12 945 959 680.5 400 345 65.5 887 1039 90.25 968 500x500 15
CVHT-15/15 1104 1092 776 476 407 65.5 1046 1172 88 1127 600x600 15
CVHT-18/18 1250 1278 882 560 485 65.5 1192 1358 91 1273 700x700 15
Typ A B C D E F A1 B1 F1 a1 GxH Ød1
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-9/9 759 783 592 304 264 316.5 701 863 96 782 400x400 15
CVHT-10/10 821 837 618 337 293.5 316.5 763 917 84 844 450x450 15
CVHT-12/12 945 959 680.5 400 345 343.5 887 1039 90.25 968 500x500 15
CVHT-15/15 1104 1092 776 476 407 368.5 1046 1172 88 1127 600x600 15
CVHT-18/18 1250 1278 882 560 485 408.5 1192 1358 91 1273 700x700 15
Typ A B C D E F A1 B1 F1 a1 GxH Ød1
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-20/20 1414 1495 1051 636 631 65.5 1356 1575 125.5 1437 800x800 15
CVHT-22/22 1542 1638 1142.5 697.5 705.5 65.5 1448 1718 121.25 1565 900x900 15
CVHT-25/25 1697 1800 1278 801 805 65.5 1639 1880 139 1720 1000x1000 15
CVHT-30/28 1914 2005 1495.5 874.5 952.5 65.5 1856 2084 147.75 1937 1200x1200 15
Typ A B C D E F A1 B1 F1 a1 GxH Ød1
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-20/20 1414 1495 1051 636 631 451.5 1356 1575 125.5 1437 800x800 15
CVHT-22/22 1542 1638 1142.5 697.5 705.5 498 1448 1718 121.25 1565 900x900 15
CVHT-25/25 1697 1800 1278 801 805 497.5 1639 1880 139 1720 1000x1000 15
CVHT-30/28 1914 2005 1495.5 874.5 952.5 496.5 1856 2084 147.75 1937 1200x1200 15
