CTVB/CTVT - Wentylator oddymiający

CTVB/CTVT

Wentylator oddymiający

Wentylator dachowy przeznaczony do pracy ciągłej w wysokich temperaturach. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii.
Zapytaj o produkt

Zastosowanie

Seria wentylatorów dachowych CTV... może być stosowana do wyciągania gorącego dymu powstałego w trakcie pożaru. Odporność na temperaturę 400°C/2h (certyfikowany zgodnie z EN 12101-03). Mogą być również stosowane do pracy ciągłej w systemach wentylacyjnych o temperaturze do +120°C.

Doskonale spełniają swoją rolę w wentylacji wywiewnej magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, itp. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi szczególnie polecane wentylatory z wyrzutem pionowym.

Konstrukcja

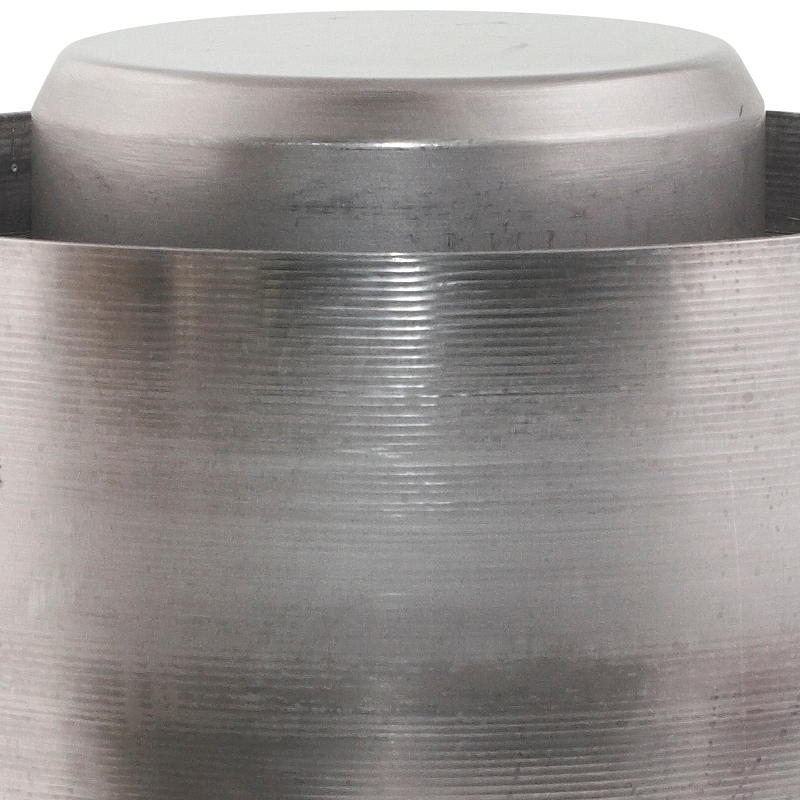

Obudowa z blachy aluminiowej, podstawa z blachy stalowej galwanizowanej. Wirnik z blachy galwanizowanej (225-400) lub z blachy stalowej malowanej (450-710), wyważany dynamicznie.

W modelach z serii HP wirniki wykonane są z podwójnie pokrytej blachy stalowej (farba kataforyczna + poliester). Modele w wersji akustycznej (INS) wyposażone są dodatkowo w zintegrowane tłumiki na wylocie wentylatora. Wszystkie modele posiadają siatkę ochronną.

Silnik elektryczny

Silniki jednofazowe 230V 50Hz i trójfazowe 400V 50Hz. Wszystkie silniki posiadają ochronę IP55, klasę izolacji F i wyposażone są w bezobsługowe łożyska kulkowe.

Dla modeli od 225 do 400 możliwość regulacji obrotów przez zmianę napięcia, dla pozostałych modeli regulacja przetwornicą częstotliwości. Przy regulacji prędkości obrotowej, instalacja elektryczna musi być wyposażona w zabezpieczenia, które zapewnią pracę wentylatora z maksymalną prędkością w czasie pożaru.

Dobór wentylatora konsultować z Działem Technicznym.

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Wymiary

Typ ØAV BV C ØD E ØF
  mm mm mm mm mm mm
CTVB/4-140 421 359 300 180 245 10
CTVB/4-180 421 374 300 180 245 10
CTVB/4-200 556 404 435 250 330 12
CTVB/4-225 570 452 435 250 330 12
CTVB/4-250 750 522 560 355 450 12
CTVB/4-315 750 564 560 355 450 12
CTVB/4-400 850 608 630 400 535 12
CTVB/6-200 556 404 435 250 330 12
CTVB/6-225 570 452 435 250 330 12
CTVB/6-250 750 522 560 355 450 12
CTVB/6-315 750 564 560 355 450 12
CTVB/6-400 850 608 630 400 535 12
CTVT/4-140 421 359 300 180 245 10
CTVT/4-180 421 374 300 180 245 10
CTVT/4-200 556 404 435 250 330 12
CTVT/4-225 570 452 435 250 330 12
CTVT/4-250 750 522 560 355 450 12
CTVT/4-315 750 564 560 355 450 12
CTVT/4-400 850 608 630 400 535 12
CTVT/4-450 950 741 710 500 590 14
CTVT/4-632 HP 5.5kW 1342 978 905 750
CTVT/4-631 HP 7.5kW 1342 978 905 750
CTVT/4-712 HP 11kW 1611 1163 1270 950
CTVT/4-711 HP 15kW 1611 1163 1270 950
CTVT/4-802 HP 18.5kW 1611 1274 1270 950
CTVT/4-801 HP 22kW 1611 1292 1270 950
CTVT/4-632 5.5kW INS 1342 978 905 750
CTVT/4-631 7.5kW INS 1342 978 905 750
CTVT/4-712 11kW INS 1611 1163 1270 950
CTVT/4-711 15kW INS 1611 1250 1270 950
CTVT/4-802 18.5kW INS 1611 1274 1270 950
CTVT/4-801 22kW INS 1611 1292 1270 950
CTVT/6-200 556 404 435 250 330 12
CTVT/6-225 570 452 435 250 330 12
CTVT/6-250 750 522 560 355 450 12
CTVT/6-315 750 564 560 355 450 12
CTVT/6-400 850 608 630 400 535 12
CTVT/6-450 950 741 710 500 590 14
CTVT/6-500 1216 832 905 630 750 14
CTVT/6-560 1216 832 905 630 750 14
CTVT/6-630 1327 1053 1100 710 840 14
CTVT/6-710 1485 1161 1100 719 840 14
CTVT/8-450 950 741 710 500 590 14
CTVT/8-500 1216 832 905 630 750 14
CTVT/8-560 1216 832 905 630 750 14
CTVT/8-630 1327 1053 1100 710 840 14
CTVT/8-710 1327 1161 1100 710 840 14
CTVT/4/8-225 570 452 435 250 330 12
CTVT/4/8-315 750 564 560 355 450 12
CTVT/4/8-400 850 608 630 400 535 12
CTVT/4/8-450 950 741 710 500 590 14
CTVT/6/12-450 950 741 710 500 590 14
CTVT/6/12-500 1216 832 906 630 750 14
CTVT/6/12-560 1216 832 906 630 750 14
CTVT/6/12-630 1327 1053 1100 710 840 14
CTVT/6/12-710 1485 1161 1100 710 840 14
