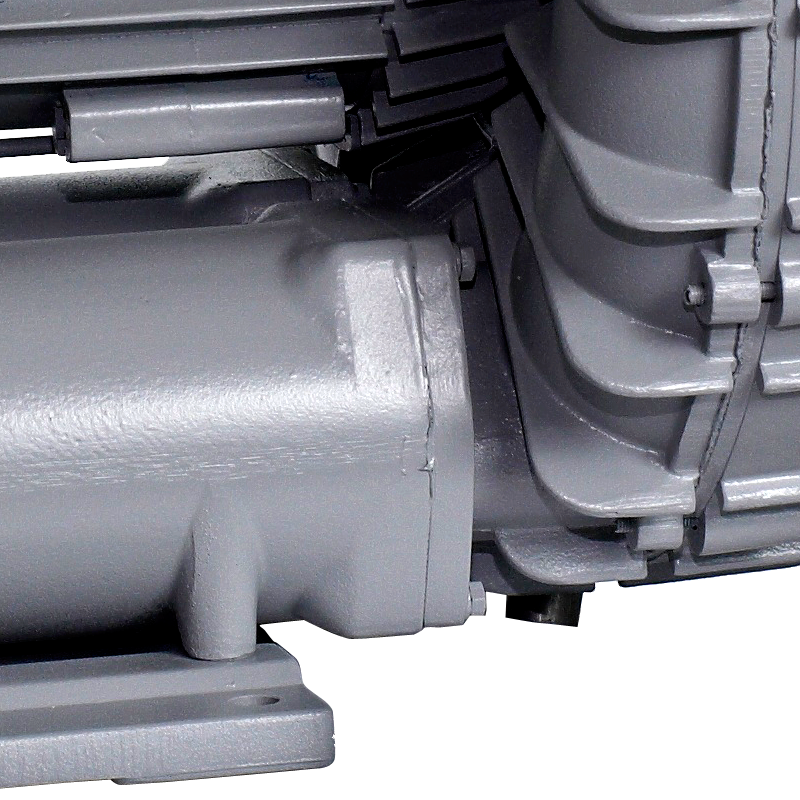

SC - Wentylator bocznokanałowy

SC

Wentylator bocznokanałowy

Urządzenia boczno-kanałowe mające zastosowanie w: transporcie pneumatycznym, poczcie pneumatycznej, maszynach graficznych, podnośnikach pneumatycznych, odkurzaczach przemysłowych, oczyszczalniach ścieków, galwanizerniach, etc.
Możliwość malowania na kolor
inny niż standardowy
Zapytaj o produkt

Zastosowanie

Urządzenia boczno-kanałowe mają zastosowanie w transporcie pneumatycznym.
Typowe zastosowania:

  • transport pneumatyczny, poczta pneumatyczna,
  • maszyny graficzne, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów,
  • odkurzacze przemysłowe, napowietrzanie basenów w biologicznych oczyszczalniach ścieków, galwanizerniach, etc.,
  • do bezolejowego transportu, nieagresywnych i niewybuchowych gazów.

Silnik elektryczny

  • asynchroniczny, jednofazowy, 230 V, 50 Hz (do mocy 2,2 kW)
  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
  • asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW)
  • klasa sprawności IE3 (od mocy 0,75 kW) lub IE2 (poniżej mocy 0,75 kW)
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)
  • zabezpieczenie termiczne (TP lub TP i PTC) – w wybranych silnikach

Konstrukcja

  • wentylator boczno-kanałowy o napędzie bezpośrednim
  • wirnik odlewany ze stopu aluminium, wyważany dynamicznie wg ISO 1940-1
  • obudowa odlewana ze stopu aluminium
  • wentylator przystosowany do pracy w pozycji poziomej lub pionowej
  • wentylator malowany na kolor szary RAL 7042
  • maksymalna temperatura tłoczonego medium 60°C
  • temperatura otoczenia silnika od -20°C do +40°C

Wykonania specjalne

  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik jednofazowy przystosowany do regulacji napięciowej
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 60°C
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
  • napęd pasowy

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

Wymiary

Typ A B C D E F G H I J
  mm mm mm mm mm mm mm mm mm mm
SC10A 037T (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 037T (pressure) 296 170 45 80 68 90 220 250 12 340
SC10A 055T (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 055T (pressure) 296 170 45 80 68 90 220 250 12 340
SC10C 075T (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10C 075T (pressure) 296 170 45 80 68 90 220 250 12 340
SC20A 110T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20A 110T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20A 110T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20A 150T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20A 150T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 110T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 110T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 150T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 150T (pressure) 360 200 45 80 68 90 220 250 12 370
SC30A 220T (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30X 220T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30A 220T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30A 300T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30C 220T (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30C 220T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30C 300T (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30C 300T (pressure) 395 225 55 100 85 125 310 350 12 425
SC40A 400T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40A 400T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40A 550T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40A 550T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40A 750T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40C 550T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40C 550T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40C 750T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40C 750T (pressure) 480 275 75 130 110 145 365 420 12 535
SC46A 750T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46A 750T (pressure) 540 303 100 150 130 160 400 450 20 660
SC46A 1100T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46A 1100T (pressure) 540 303 100 150 130 160 400 450 20 660
SC46C 750T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46C 750T (pressure) 540 303 100 150 130 160 400 450 20 660
SC46C 1100T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46C 1100T (pressure) 540 303 100 150 130 160 400 450 20 660
SC50A 750T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50A 750T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50A 1100T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50A 1100T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50A 1500T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50A 1500T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50C 750T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50C 750T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50C 1100T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50C 1100T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50C 1500T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50C 1500T (pressure) 580 336 100 150 130 160 400 450 25 685
SC10A 037S (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 037S (pressure) 296 170 45 80 68 90 220 250 12 340
SC10A 055S (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 055S (pressure) 296 170 45 80 68 90 220 250 12 340
SC10C 075S (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10C 075S (pressure) 296 170 45 80 68 90 220 250 12 340
SC20A 110S (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20A 110S (pressure) 360 200 45 80 68 90 220 250 12 370
SC20A 150S (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 110S (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 110S (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 150S (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 150S (pressure) 360 200 45 80 68 90 220 250 12 370
SC30A 220S (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30A 220S (pressure) 395 225 55 100 85 125 310 350 12 425
Typ K L M N P R S T V W
  mm mm mm mm mm mm mm mm mm mm
SC10A 037T (vacuum) 311 120 150 66 60 141 15 11 117 M5
SC10A 037T (pressure) 311 120 150 66 60 141 15 11 117 M5
SC10A 055T (vacuum) 311 120 150 66 60 141 15 11 117 M5
SC10A 055T (pressure) 311 120 150 66 60 141 15 11 117 M5
SC10C 075T (vacuum) 311 120 150 66 60 141 15 11 117 M5
SC10C 075T (pressure) 311 120 150 66 60 141 15 11 117 M5
SC20A 110T (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20A 110T (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20A 110T (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20A 150T (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20A 150T (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 110T (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 110T (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 150T (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 150T (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC30A 220T (vacuum) 410 160 200 72 80 175 20 13 140 M6
SC30X 220T (pressure) 410 160 200 72 80 175 20 13 140 M6
SC30A 220T (pressure) 410 160 200 72 80 175 20 13 140 M6
SC30A 300T (pressure) 410 160 200 72 80 175 20 13 140 M6
SC30C 220T (vacuum) 410 160 200 72 80 175 20 13 140 M6
SC30C 220T (pressure) 410 160 200 72 80 175 20 13 140 M6
SC30C 300T (vacuum) 410 160 200 72 80 175 20 13 140 M6
SC30C 300T (pressure) 410 160 200 72 80 175 20 13 140 M6
SC40A 400T (vacuum) 520 260 300 34 80 230 30 14 172 M8
SC40A 400T (pressure) 520 260 300 34 80 230 30 14 172 M8
SC40A 550T (vacuum) 520 260 300 34 80 230 30 14 172 M8
SC40A 550T (pressure) 520 260 300 34 80 230 30 14 172 M8
SC40A 750T (pressure) 520 260 300 34 80 230 30 14 172 M8
SC40C 550T (vacuum) 520 260 300 34 80 230 30 14 172 M8
SC40C 550T (pressure) 520 260 300 34 80 230 30 14 172 M8
SC40C 750T (vacuum) 520 260 300 34 80 230 30 14 172 M8
SC40C 750T (pressure) 520 260 300 34 80 230 30 14 172 M8
SC46A 750T (vacuum) 600 370 430 50 30 20 M8
SC46A 750T (pressure) 600 370 430 50 30 20 M8
SC46A 1100T (vacuum) 600 370 430 50 30 20 M8
SC46A 1100T (pressure) 600 370 430 50 30 20 M8
SC46C 750T (vacuum) 600 370 430 50 30 20 M8
SC46C 750T (pressure) 600 370 430 50 30 20 M8
SC46C 1100T (vacuum) 600 370 430 50 30 20 M8
SC46C 1100T (pressure) 600 370 430 50 30 20 M8
SC50A 750T (vacuum) 650 370 430 50 95 258 30 20 202 M8
SC50A 750T (pressure) 650 370 430 50 95 258 30 20 202 M8
SC50A 1100T (vacuum) 650 370 430 50 95 258 30 20 202 M8
SC50A 1100T (pressure) 650 370 430 50 95 258 30 20 202 M8
SC50A 1500T (vacuum) 650 370 430 50 95 258 30 20 202 M8
SC50A 1500T (pressure) 650 370 430 50 95 258 30 20 202 M8
SC50C 750T (vacuum) 650 370 430 50 95 258 30 20 202 M8
SC50C 750T (pressure) 650 370 430 50 95 258 30 20 202 M8
SC50C 1100T (vacuum) 650 370 430 50 95 258 30 20 202 M8
SC50C 1100T (pressure) 650 370 430 50 95 258 30 20 202 M8
SC50C 1500T (vacuum) 650 370 430 50 95 258 30 20 202 M8
SC50C 1500T (pressure) 650 370 430 50 95 258 30 20 202 M8
SC10A 037S (vacuum) 311 120 150 66 60 141 15 11 117 M5
SC10A 037S (pressure) 311 120 150 66 60 141 15 11 117 M5
SC10A 055S (vacuum) 311 120 150 66 60 141 15 11 117 M5
SC10A 055S (pressure) 311 120 150 66 60 141 15 11 117 M5
SC10C 075S (vacuum) 311 120 150 66 60 141 15 11 117 M5
SC10C 075S (pressure) 311 120 150 66 60 141 15 11 117 M5
SC20A 110S (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20A 110S (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20A 150S (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 110S (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 110S (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 150S (vacuum) 390 120 150 66 60 157 15 11 129.5 M5
SC20C 150S (pressure) 390 120 150 66 60 157 15 11 129.5 M5
SC30A 220S (vacuum) 410 160 200 72 80 175 20 13 140 M6
SC30A 220S (pressure) 410 160 200 72 80 175 20 13 140 M6
