MPT

Prezentacja 3D Powiększenie

Oznaczenia

1 MP2 T- 3 2- 4 440/ 5 40- 6 1107 T


  1. Wentylator promieniowy średniociśnieniowy
  2. Typ wirnika
    T - wirnik z łopatami prostymi, nitowany z blachy stalowej
  3. Liczba biegunów silnika (prędkość obrotowa)
  4. Średnica wirnika
  5. Szerokość wirnika
  6. Współczynnik mocy
    110: 110 x 10 = 1100W
  7. Silnik elektryczny
    T - silnik trójfazowy

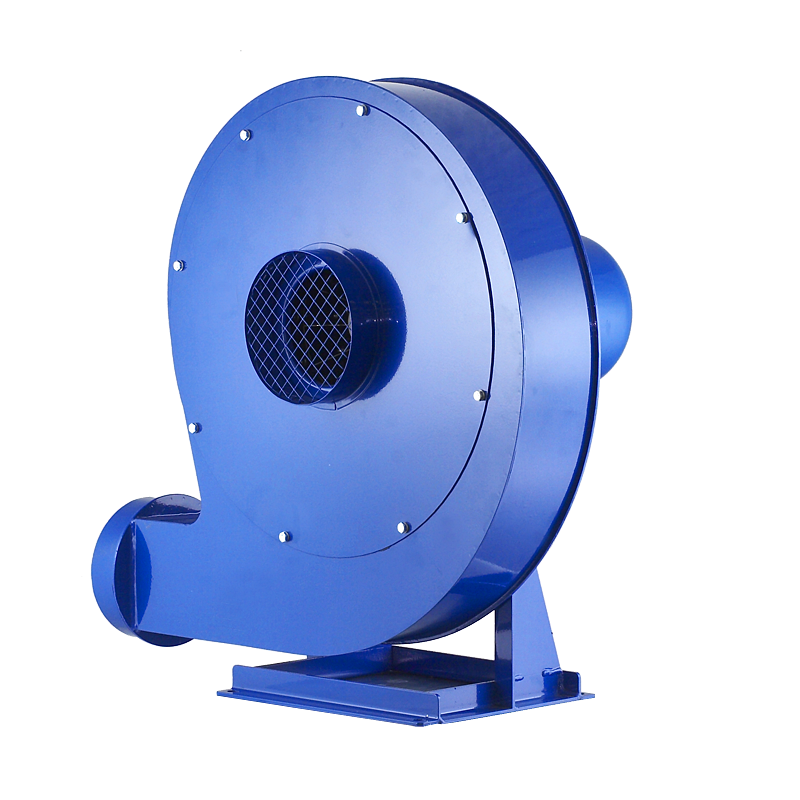

Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim. Wentylatory MPT mają wiele zastosowań w przemyśle, m.in. dostarczanie powietrza do układów palników gazowych, układy filtracyjne, odciągi lekko zanieczyszczonego powietrza.


Zastosowanie

Wentylator przeznaczony do systemów odciągania powietrza o niskim stopniu zapylenia i transportu pneumatycznego.

Typowe zastosowania:
  • dostarczanie powietrza do układów gazowych,
  • odciąg lekko zanieczyszczonego powietrza,
  • układy filtracji powietrza.

Konstrukcja

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik z łopatami prostymi, nitowany z blachy stalowej, wyważany dynamicznie wg ISO 1940-1
  • obudowa spawana z blachy stalowej
  • siatka ochronna na wlocie
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270

Silnik elektryczny

  • asynchroniczny, trójfazowy, 230/400V 50Hz, 400/690V 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej

Wykonania specjalne

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • malowanie w wyższej kategorii korozyjności
  • wirnik, obudowa i podstawa z blachy stalowej ocynkowanej
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
  • wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 80°C
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Nazwa Nr artykułu Stan magazynowy
na: 2017-12-29 godz.: 12:55
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
MPT-2-440/40-110T IE3 400 2890 1100 2.5 400 3500 35 -20 40 szczegóły
MPT-2-440/40-150T IE3 400 2880 1500 3 750 3500 40 -20 40 szczegóły
MPT-2-440/40-220T IE3 400 2890 2200 4.6 510 3400 44 -20 40 szczegóły
MPT-2-440/40-300T IE3 400 2870 3000 6.3 770 3400 46 -20 40 szczegóły
MPT-2-520/40-400T IE3 400 2890 4000 7.2 2000 5250 67 -20 40 szczegóły
MPT-2-520/40-550T IE3 400 2870 5500 9.8 2500 5250 55 -20 40 szczegóły
MPT-2-520/40-750T IE3 400 2880 7500 14 3000 5250 75 -20 40 szczegóły
MPT-2-600/40-750T IE3 400 2930 7500 13.7 2500 6800 123 -20 40 szczegóły
MPT-2-600/40-1100T IE3 400 2900 11000 19.1 4120 6800 129 -20 40 szczegóły
MPT-2-440/40-110T IE3 C statyczna 42.9% 47.7 1770 829 3211 szczegóły
MPT-2-440/40-150T IE3 C statyczna 44.5% 49.2 1860 928 3222 szczegóły
MPT-2-440/40-220T IE3 C statyczna 43.6% 48.5 1690 835 3169 szczegóły
MPT-2-440/40-300T IE3 C statyczna 42.8% 47.3 2010 966 3208 szczegóły
MPT-2-520/40-400T IE3 C statyczna 45.4% 48.5 3250 1233 4299 szczegóły
MPT-2-520/40-550T IE3 B całkowita 48.8% 51.4 3920 1395 4927 szczegóły
MPT-2-520/40-750T IE3 C statyczna 44% 47.1 3280 1137 4581 szczegóły
MPT-2-600/40-1100T IE3 B całkowita 48.8% 49.2 8660 2560 5946 szczegóły
MPT-2-600/40-750T IE3 B statyczna 48.7% 49.1 8580 2523 5958 szczegóły
MPT-2-440/40-110T IE3 435514008   Twój profil jest niezweryfikowany szczegóły
MPT-2-440/40-150T IE3 435514009   Twój profil jest niezweryfikowany szczegóły
MPT-2-440/40-220T IE3 435514020   Twój profil jest niezweryfikowany szczegóły
MPT-2-440/40-300T IE3 435514030   Twój profil jest niezweryfikowany szczegóły
MPT-2-520/40-400T IE3 435514040   Twój profil jest niezweryfikowany szczegóły
MPT-2-520/40-550T IE3 435514050   Twój profil jest niezweryfikowany szczegóły
MPT-2-520/40-750T IE3 435514054   Twój profil jest niezweryfikowany szczegóły
MPT-2-600/40-1100T IE3 435514070   Twój profil jest niezweryfikowany szczegóły
MPT-2-600/40-750T IE3 435514060   Twój profil jest niezweryfikowany szczegóły

Charakterystyki pracy
