AFC-VB

Oznaczenia

1 AF2 C-3 VB/ 4 4- 5 400- 6 1507 T


  1. Typ wentylatora
  2. Model wentylatora
    C - kanałowy
  3. Napęd pasowy
  4. Liczba biegunów
    2 - 2800 obr/min - 50 Hz
    4 - 1400 obr/min - 50 Hz
  5. Nominalna średnica wentylatora w mm
  6. Współczynnik mocy silnika
    150 - 150 x 10 = 1500 W
  7. Rodzaj zasilania
    T - trójfazowe

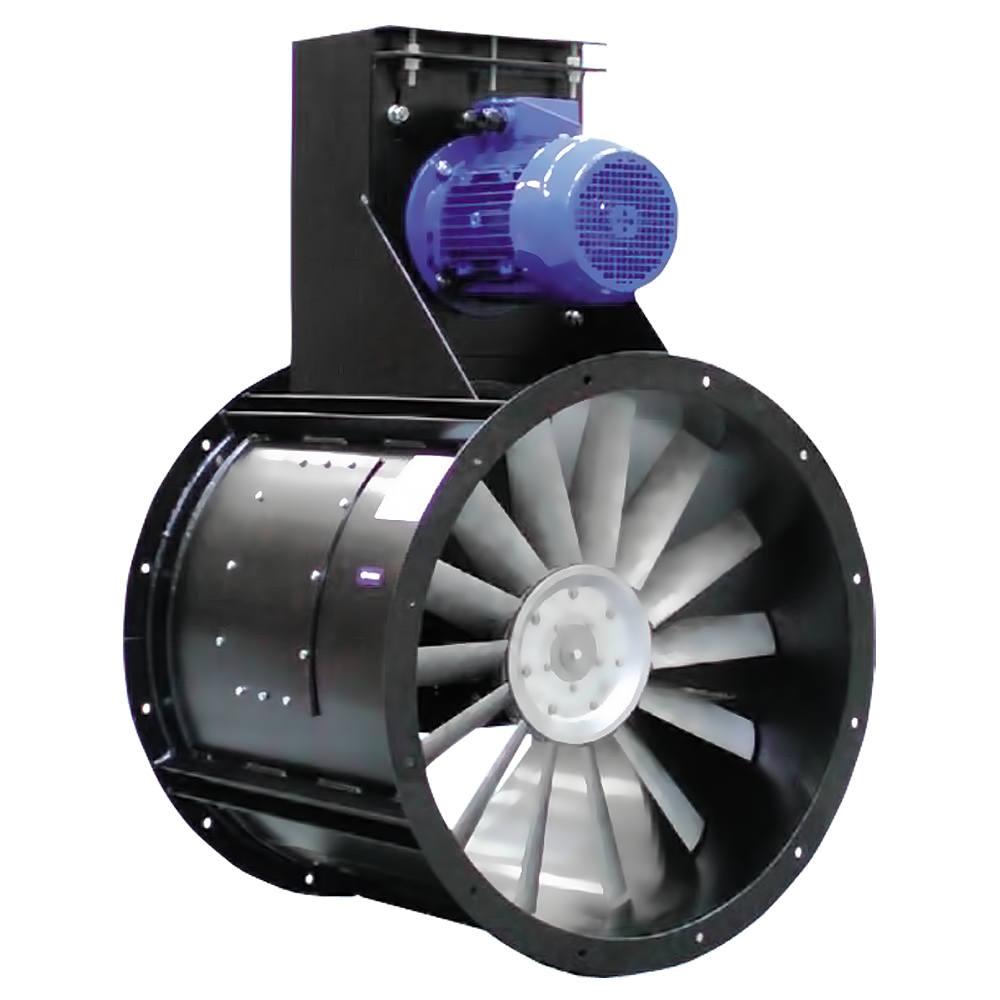

Wentylator osiowy o napędzie pasowym przeznaczony do montażu kanałowego w pozycji poziomej. Wentylatory AFC są stosowane w instalacjach wentylacyjnych, gdzie wentylator jest połączony do kanałów od strony wlotu i wylotu.


Zastosowanie

Wentylatory AFC są stosowane w instalacjach wentylacyjnych, gdzie wentylator jest połączony do kanałów od strony wlotu i wylotu.

Zwarta i masywna konstrukcja wentylatorów AFC-VB oraz silnik poza strumieniem powietrza pozwala na szerokie zastosowanie ich w instalacjach, gdzie występuje podwyższona temperatura lub zapylenie.

Konstrukcja

Wentylator osiowy o napędzie pasowym przeznaczony do montażu kanałowego w pozycji poziomej. Wirnik aluminiowy, wyważany dynamicznie wg ISO 1940-1. Obudowa spawana z blachy stalowej, malowana proszkowo. Temperatura pracy wentylatorów -30°C +120°C.

Modyfikacje (wentylatory wyposażone w niestandardowe obudowy – korekta długości, średnicy, zmiana rodzaju blachy na nierdzewną lub ocynkowaną, inny kolor RAL, pionowa pozycja pracy) dostępne na życzenie. Wentylator dostarczany jest standardowo w kolorze RAL 9005 - czarny. Wentylatory o średnicy powyżej 1000 mm dobierane są indywidualnie na podany punkt pracy.

Silnik elektryczny

Asynchroniczny silnik trójfazowy 230/400V, 50Hz lub 400/690V, 50Hz (w zależności od modelu wentylatora i mocy silnika). Silnik w klasie izolacji F, stopień ochrony IP55, spełniający normy PN-IEC 60072 i PN-EN 60034.

Możliwość wykonania wentylatorów z silnikami wyposażonymi w czujniki, dodatkowe chłodzenia oraz inne specjalne wykonania, oznakowania itp. dostępne na życzenie. Wszystkie silniki trójfazowe są przystosowane do regulacji za pomocą falownika w zakresie 25-50 Hz.
Nazwa Nr artykułu Stan magazynowy
na: 2018-07-22 godz.: 08:07
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
AFC-VB/2-400-150 IE3 400 2840 1100 3.8 8340 380 40 -30 120 szczegóły
AFC-VB/2-450-300 IE3 400 2880 3000 5.3 13100 590 57 -30 120 szczegóły
AFC-VB/2-500-300T IE3 400 2880 3000 5.3 15200 420 60 -30 120 szczegóły
AFC-VB/4-560-150 IE3 400 1440 1500 3.6 12500 160 65 -30 120 szczegóły
AFC-VB/4-630-220 IE3 400 1450 2200 4.6 16500 300 75 -30 120 szczegóły
AFC-VB/4-710-400T IE3 400 1450 4000 8.4 25700 275 80 -30 120 szczegóły
AFC-VB/4-800-400 IE3 400 1450 4000 8.4 31500 385 85 -30 120 szczegóły
AFC-VB/4-900-400 IE3 400 1450 4000 8.4 34500 365 90 -30 120 szczegóły
AFC-VB/4-900-750 IE3 400 1450 7500 14.6 48500 350 108 -30 120 szczegóły
AFC-VB/4-1000-1100 IE3 400 1475 11000 20.9 64000 390 160 -30 120 szczegóły
AFC-VB/2-400-150 IE3 szczegóły
AFC-VB/2-450-300 IE3 szczegóły
AFC-VB/2-500-300T IE3 szczegóły
AFC-VB/4-1000-1100 IE3 szczegóły
AFC-VB/4-560-150 IE3 szczegóły
AFC-VB/4-630-220 IE3 szczegóły
AFC-VB/4-710-400T IE3 szczegóły
AFC-VB/4-800-400 IE3 szczegóły
AFC-VB/4-900-400 IE3 szczegóły
AFC-VB/4-900-750 IE3 szczegóły
AFC-VB/2-400-150 IE3 432532100   Twój profil jest niezweryfikowany szczegóły
AFC-VB/2-450-300 IE3 432532110   Twój profil jest niezweryfikowany szczegóły
AFC-VB/2-500-300T IE3 432532120   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-1000-1100 IE3 432532190   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-560-150 IE3 432532130   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-630-220 IE3 432532140   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-710-400T IE3 432532150   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-800-400 IE3 432532161   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-900-400 IE3 432532170   Twój profil jest niezweryfikowany szczegóły
AFC-VB/4-900-750 IE3 432532180   Twój profil jest niezweryfikowany szczegóły

Charakterystyki pracy
