MBB

Oznaczenia

1 M2 B3 B- 4 4- 5 400/140- 6 1107 T

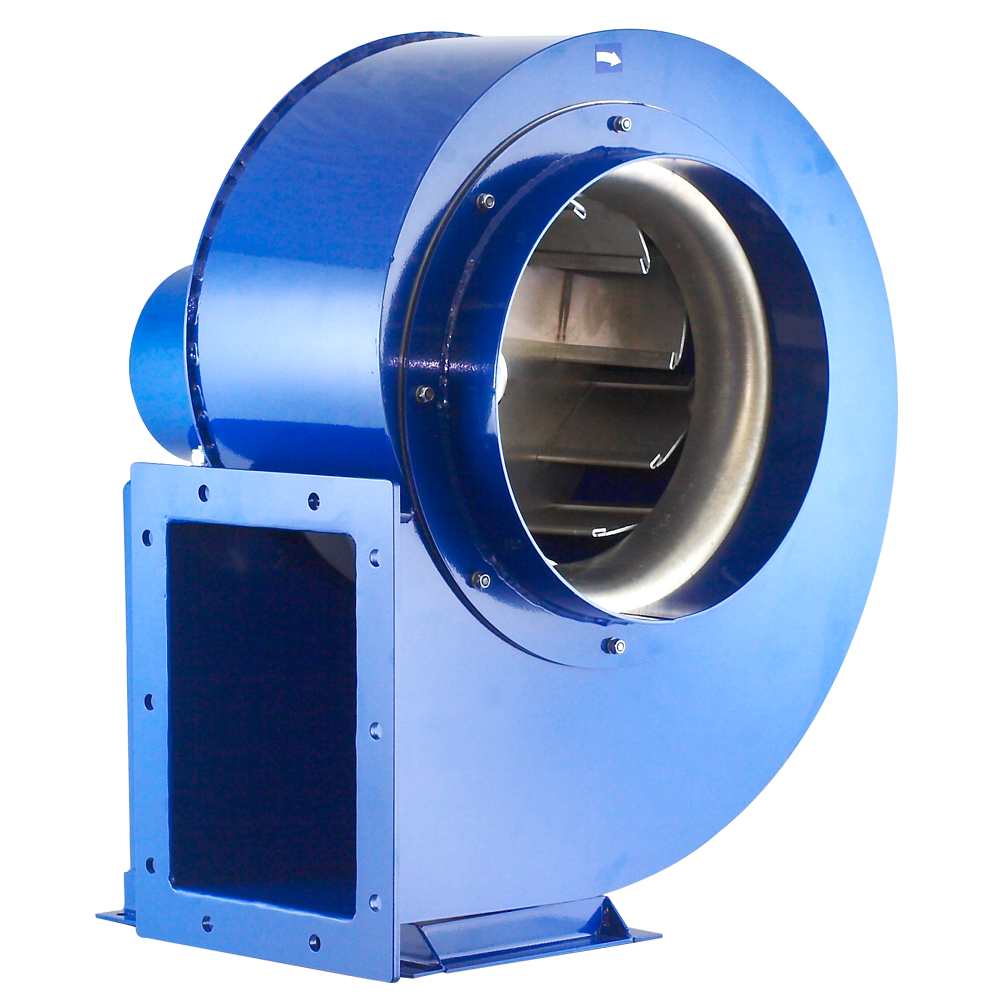

  1. Wentylator promieniowy średniociśnieniowy
  2. Typ wirnika
    R - wirnik z łopatkami pochylonymi do tyłu
  3. Obudowa blaszana
  4. Liczba biegunów silnika (prędkość obrotowa)
  5. Model wentylatora
  6. Współczynnik mocy
    110 - 110 x 10 = 1100W
  7. Silnik elektryczny
    T silnik trójfazowy
Promieniowy wentylator średniociśnieniowy, przeznaczony do transportu nieagresywnych i niewybuchowych gazów o niskim stopniu zapylenia.


Zastosowanie

Promieniowy wentylator średniociśnieniowy, przeznaczony do transportu nieagresywnych i niewybuchowych gazów o niskim stopniu zapylenia.

Znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, do tłoczenia powietrza w procesach technologicznych, systemach wentylacji, urządzeniach chłodniczych i klimatyzacyjnych, suszarniach.

Znajdują zastosowanie w centralach wentylacyjnych.

Konstrukcja

Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim.

Wirniki z łopatkami pochylonymi do tyłu, spawane z blachy stalowej lub blachy aluminiowej, wyważane dynamicznie wg ISO 1940-1.

Obudowy spawane z blachy stalowej. Obudowy i wirniki z blachy kwasoodpornej lub cynkowanej na życzenie. Wentylatory standardowo wykonywane są w figurze LG 270.

Silnik elektryczny

Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Klasa izolacji – F. Stopień ochrony - IP55.

Zasilanie - trójfazowe 230/400V 50Hz, 400V 50Hz lub 400/690V 50Hz (w zależności od mocy silnika).

Wentylatory z silnikami w innym wykonaniu: tabela wykonań specjalnych.
Nazwa Nr artykułu Stan magazynowy
na: 2017-12-29 godz.: 12:55
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Bieg Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
MBB-2-280/67-055T LG IE3 230/400 2900 550 1.35 1050 1450 30 -20 60 szczegóły
MBB-2-315/102-075T IE3 230/400 2900 750 1.9 3100 1200 45 -20 60 szczegóły
MBB-2-355/125-150T IE3 230/400 2900 1500 3.2 4200 1750 55 -20 60 szczegóły
MBB-2-400/140-300T LG IE3 230/400 2900 3000 6.1 6900 2150 60 -20 60 szczegóły
MBB-2-450/160-550T LG270 IE3 230/400 2900 5500 10.4 7500 2950 93 -20 60 szczegóły
MBB-4-315/102-037T 230/400 1400 370 0.85 1400 290 45 -20 60 szczegóły
MBB-4-355/125-075T RD270 IE3 230/400 1400 750 2 1700 350 55 -20 60 szczegóły
MBB-4-400/140-110T IE3 230/400 1400 1100 2.6 3100 480 60 -20 60 szczegóły
MBB-4-450/160-220T LG270 IE3 230/400 1400 2200 4.8 4800 690 93 -20 60 szczegóły
MBB-4-500/180-110T IE3 230/400 1400 1100 2.6 8000 900 95 -20 60 szczegóły
MBB-4-560/200-220T LG270 IE3 230/400 1400 2200 4.9 10000 1200 105 -20 60 szczegóły
MBB-4-630/250-400T LG270 IE3 400 1400 4000 8.3 12500 1400 158 -20 60 szczegóły
MBB-4-710/250-750T IE3 400 1400 7500 14.6 18000 1800 230 -20 60 szczegóły
MBB-4-800/280-1500T IE3 400 1450 15000 27 22000 2300 350 -20 60 szczegóły
MBB-4-800/250-1100T IE3 400 1450 11000 21 24000 2300 330 -20 60 szczegóły
MBB-4-800/224-1100T IE3 400 1450 11000 21 27000 2300 330 -20 60 szczegóły
MBB-6-710/250-300T IE3 400 900 3000 6.9 13800 800 220 -20 60 szczegóły
MBB-6-800/280-550T IE3 400 1450 5500 12 15000 1000 285 -20 60 szczegóły
MBB-6-800/250-400T IE3 400 950 4000 9.1 16000 1000 275 -20 60 szczegóły
MBB-6-800/224-400T IE3 400 950 4000 9.1 17500 1000 275 -20 60 szczegóły
MBB-4-1000/355-3700T IE3 400 1470 37000 66 51000 3500 850 -20 60 szczegóły
MBB-6-1000/355-1500T IE3 400 960 15000 29 35000 1550 700 -20 60 szczegóły
MBB-8-1000/355-550T IE2 400 710 5500 13 25000 800 650 -20 60 szczegóły
MBB-2-315/102-075T IE3 szczegóły
MBB-2-355/125-150T IE3 szczegóły
MBB-2-400/140-300T LG IE3 C statyczna 57.7% 55.5% 63.2 61 2994 3558 1747 szczegóły
MBB-2-450/160-550T LG270 IE3 B całkowita 63.0% 61.6% 65.4 64 5948 5503 2453 szczegóły
MBB-4-1000/355-3700T IE3 C statyczna 64.2% 62.3% 62.9 61 33199 25846 2985 szczegóły
MBB-4-315/102-037T szczegóły
MBB-4-355/125-075T RD270 IE3 szczegóły
MBB-4-400/140-110T IE3 szczegóły
MBB-4-450/160-220T LG270 IE3 szczegóły
MBB-4-500/180-110T IE3 B całkowita 58.7% 54.4% 68.3 64 1215 4151 619 szczegóły
MBB-4-560/200-220T LG270 IE3 C statyczna 55.6% 54% 62.6 61 2160 4265 1013 szczegóły
MBB-4-630/250-400T LG270 IE3 B całkowita 68.0% 60% 72 64 4191 10346 999 szczegóły
MBB-4-710/250-750T IE3 C statyczna 64.7% 59.2% 66.5 61 6797 10300 1538 szczegóły
MBB-4-800/224-1100T IE3 C statyczna 63.1% 54.2% 68.3 61 3200 8396 980 szczegóły
MBB-4-800/250-1100T IE3 C statyczna 67.7% 61.1% 61 11091 12864 2047 szczegóły
MBB-4-800/280-1500T IE3 C statyczna 65.0% 61% 64.9 61 10997 11708 2197 szczegóły
MBB-6-1000/355-1500T IE3 C statyczna 63.1% 61.1% 63 61 12000 22000 1240 szczegóły
MBB-6-710/250-300T IE3 B całkowita 68.0% 64.3% 67.7 64 13500 14890 2219 szczegóły
MBB-6-800/224-400T IE3 szczegóły
MBB-6-800/250-400T IE3 C statyczna 61.5% 56.8% 65.7 61 4000 9762 907 szczegóły
MBB-6-800/280-550T IE3 szczegóły
MBB-8-1000/355-550T IE2 szczegóły
MBB-2-315/102-075T IE3 435512015   Twój profil jest niezweryfikowany szczegóły
MBB-2-355/125-150T IE3 435512025   Twój profil jest niezweryfikowany szczegóły
MBB-2-400/140-300T LG IE3 435512035   Twój profil jest niezweryfikowany szczegóły
MBB-2-450/160-550T LG270 IE3 435512046   Twój profil jest niezweryfikowany szczegóły
MBB-4-1000/355-3700T IE3 435512135   Twój profil jest niezweryfikowany szczegóły
MBB-4-315/102-037T 45512017   Twój profil jest niezweryfikowany szczegóły
MBB-4-355/125-075T RD270 IE3 435512027   Twój profil jest niezweryfikowany szczegóły
MBB-4-400/140-110T IE3 435512037   Twój profil jest niezweryfikowany szczegóły
MBB-4-450/160-220T LG270 IE3 435512048   Twój profil jest niezweryfikowany szczegóły
MBB-4-500/180-110T IE3 435512050   Twój profil jest niezweryfikowany szczegóły
MBB-4-560/200-220T LG270 IE3 435512060   Twój profil jest niezweryfikowany szczegóły
MBB-4-630/250-400T LG270 IE3 435512070   Twój profil jest niezweryfikowany szczegóły
MBB-4-710/250-750T IE3 435512080   Twój profil jest niezweryfikowany szczegóły
MBB-4-800/224-1100T IE3 435512104   Twój profil jest niezweryfikowany szczegóły
MBB-4-800/250-1100T IE3 435512102   Twój profil jest niezweryfikowany szczegóły
MBB-4-800/280-1500T IE3 435512100   Twój profil jest niezweryfikowany szczegóły
MBB-6-1000/355-1500T IE3 435512145   Twój profil jest niezweryfikowany szczegóły
MBB-6-710/250-300T IE3 435512090   Twój profil jest niezweryfikowany szczegóły
MBB-6-800/224-400T IE3 435512114   Twój profil jest niezweryfikowany szczegóły
MBB-6-800/250-400T IE3 435512112   Twój profil jest niezweryfikowany szczegóły
MBB-6-800/280-550T IE3 435512110   Twój profil jest niezweryfikowany szczegóły
MBB-8-1000/355-550T IE2 435512150   Twój profil jest niezweryfikowany szczegóły

Charakterystyki pracy
