HPB

Prezentacja 3D Powiększenie

Oznaczenia

1 HP- 2 200- 3 58- 4 1105 T


  1. Wentylator promieniowy wysokociśnieniowy
  2. Model wentylatora
  3. Współczynnik prędkości obrotowej wirnika
    58 - 58 x 100 = 5800 obr/min
  4. Współczynnik mocy
    110 - 110 x 10 = 1100W
  5. Silnik elektryczny
    T silnik trójfazowy

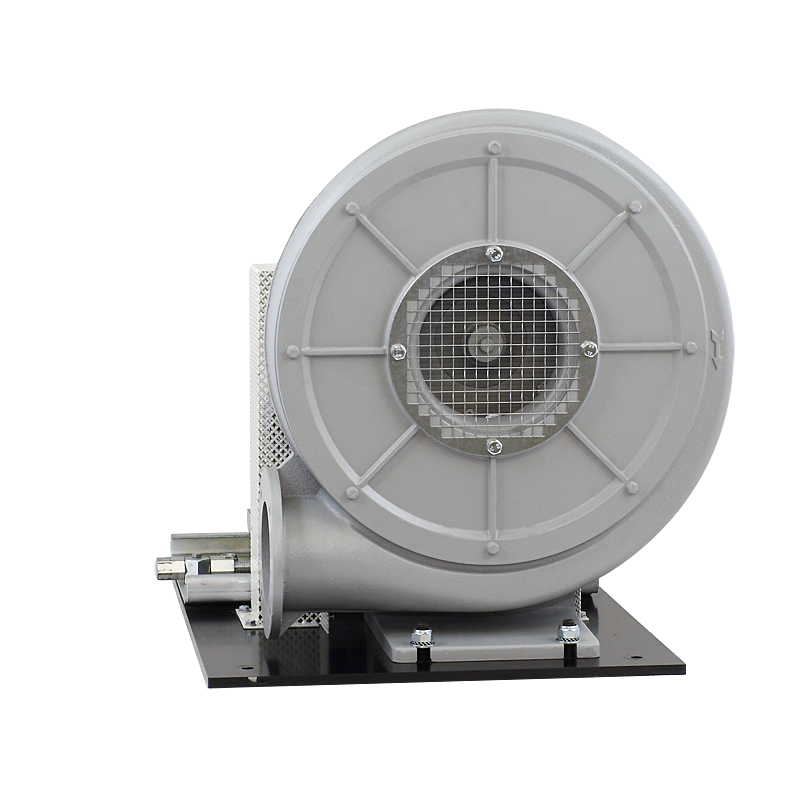

Wysokociśnieniowe wentylatory promieniowe przeznaczone do napędu pasowego. Wentylatory przystosowane są do transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Układy transportu pneumatycznego, nadmuch w układach suszenia, etc.


Zastosowanie

Układy transportu pneumatycznego, nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych), systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne), itp.

Konstrukcja

Wysokociśnieniowe wentylatory promieniowe przeznaczone do napędu pasowego. Wirnik nitowany z blachy aluminiowej, z łopatkami typu B. Wirniki z blachy kwasoodpornej wykonywane są na życzenie. Obudowa ze stopów aluminium.

Wentylatory przystosowane są do transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Standardowo oferowane są kompletne wentylatory (ze statywem, silnikiem elektrycznym, napędem pasowym itp.).

Silnik elektryczny

Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Klasa izolacji – F. Stopień ochrony - IP55.

Zasilanie - trójfazowe 230/400V 50Hz, 400V 50Hz lub 400/690V 50Hz (w zależności od mocy silnika).

Wentylatory z silnikami w innym wykonaniu: tabela wykonań specjalnych.
Nazwa Nr artykułu Stan magazynowy
na: 0000-00-00 godz.: 00:00
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Obroty
max [obr/min]
Moc max
[W]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
HPB 100 6600 3000 1000 5600 6 -20 60 szczegóły
HPB 200 6400 5500 1900 10700 18.5 -20 60 szczegóły
HPB 260 6400 7500 2600 10500 20 -20 60 szczegóły
HPB 300 5000 11000 3600 9900 25 -20 60 szczegóły
HPB 360 6100 15000 5000 15000 30 -20 60 szczegóły
HPB 400 5500 30000 7150 15980 35 -20 60 szczegóły

Charakterystyki pracy
