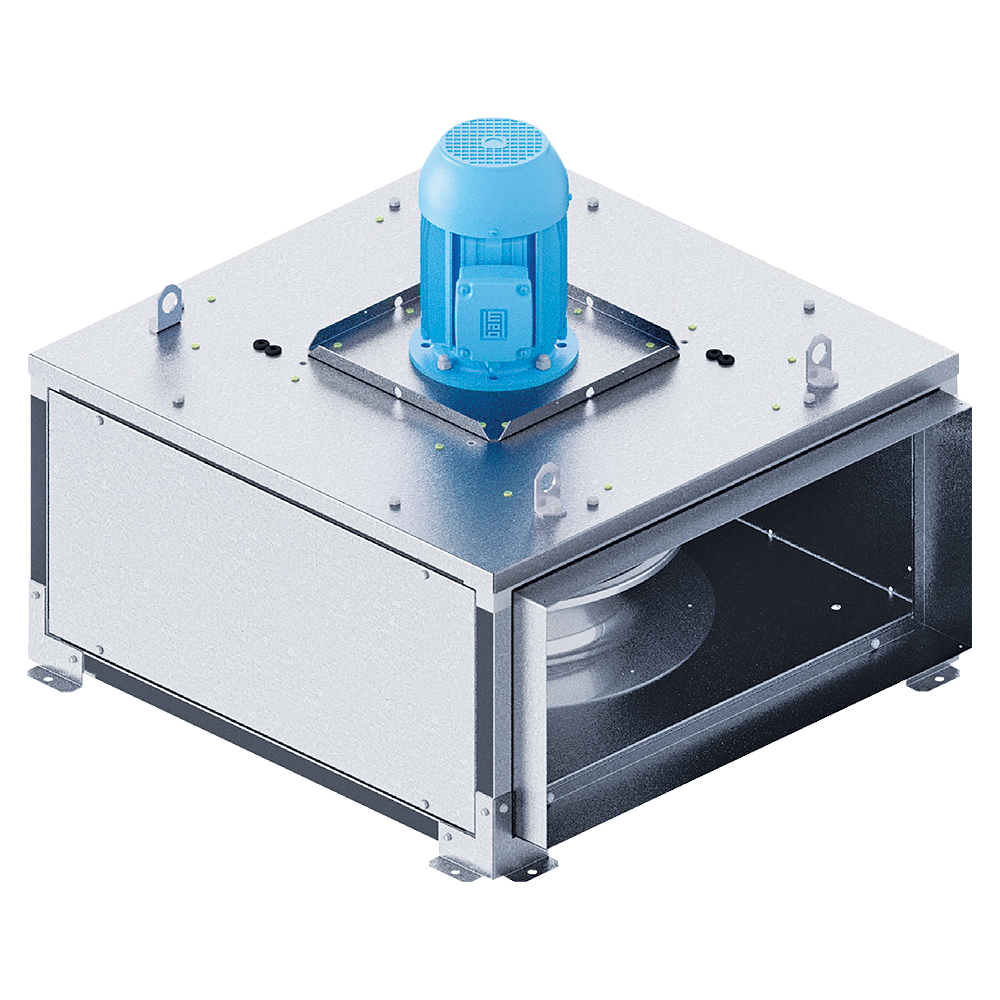

ILHT

Prezentacja 3D Powiększenie

Oznaczenia

ILHT / 1 4- 2 065


  1. liczba biegunów silnika (prędkość obrotowa)
    4, 6, 8 - dla silników jednobiegowych
    4/6, 4/8, 6/8, 6/12 - dla silników dwubiegowych
  2. model wentylatora
Wentylatory promieniowe z napędem bezpośrednim mające silnik zamontowany poza przepływem powietrza. Wentylatory charakteryzują się możliwością przekładania paneli wlotowego i wylotowego.


Zastosowanie

Seria wentylatorów ILHT przeznaczona jest do wyciągania gorącego dymu powstałego w trakcie pożaru. Odporność na temperaturę 400°C/2h (certyfikowany zgodnie z EN 12101-03).

Mogą być również stosowane do pracy ciągłej w systemach wentylacyjnych o temperaturze do +80°C. Doskonale spełniają swoją rolę w wentylacji kuchni przemysłowych, parkingów i budynków użyteczności publicznej.

Konstrukcja

Wentylatory promieniowe z napędem bezpośrednim mające silnik zamontowany poza przepływem powietrza. Wentylatory charakteryzują się możliwością przekładania paneli wlotowego i wylotowego, dzięki czemu wentylator można łatwo dostosować do wymogów instalacji. Wentylatory można zamontować w dowolnej pozycji (może być również zamontowany na zewnątrz budynku).

Obudowa z galwanizowanej blachy stalowej. Wirnik stalowy galwanizowany, z łopatkami pochylonymi do tyłu, dynamicznie wyważany. Na życzenie możliwość wyposażenia w panele wewnętrze o podwójnej grubości. Panele pokryte są izolacją dzwiękochłonną z włókna szklanego o grubości 25 mm.

Silnik elektryczny

Dostępne są trójfazowe silniki 230/400V-50Hz jednobiegowe oraz dwubiegowe 400V-50Hz. Wszystkie silniki mają stopień ochrony IP 55 i klasę izolacji F.

Na życzenie dostępne wentylatory z silnikami jednofazowymi, oraz silniki dostosowane do regulacji napięciowej.
Nazwa Nr artykułu Stan magazynowy
na: 2017-12-29 godz.: 12:55
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Bieg Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
ILHT/4-035 400 1415 550 1.4 3500 410 70 -20 80 szczegóły
ILHT/4-050 400 1415 750 1.7 5000 550 90 -20 80 szczegóły
ILHT/4-060 400 1420 1500 3.2 7000 580 110 -20 80 szczegóły
ILHT/4-065 400 1430 2200 4.6 10000 725 135 -20 80 szczegóły
ILHT/6-035 400 940 250 1 2333 180 70 -20 80 szczegóły
ILHT/6-050 400 940 250 1 3333 248 90 -20 80 szczegóły
ILHT/6-060 400 940 370 1.2 4667 260 110 -20 80 szczegóły
ILHT/6-065 400 930 750 2 6667 325 135 -20 80 szczegóły
ILHT/6-085 400 950 1100 2.8 8400 440 145 -20 80 szczegóły
ILHT/6-110 400 940 2200 5.4 12500 525 160 -20 80 szczegóły
ILHT/6-140 400 960 3000 6.8 15000 640 175 -20 80 szczegóły
ILHT/6-190 400 955 5500 12.8 19000 760 210 -20 80 szczegóły
ILHT/8-065 400 700 370 1.4 5000 180 135 -20 80 szczegóły
ILHT/8-085 400 700 550 1.9 6300 245 145 -20 80 szczegóły
ILHT/8-110 400 700 1100 3.4 9375 300 160 -20 80 szczegóły
ILHT/8-140 400 695 1500 4.1 11250 360 175 -20 80 szczegóły
ILHT/8-190 400 720 3000 7.2 14250 430 210 -20 80 szczegóły
ILHT/4/6-050 HS 400 1415 750 2 5000 550 90 -20 80 szczegóły
ILHT/4/6-050 LS 400 940 250 1.3 3333 248 90 -20 80 szczegóły
ILHT/4/6-060 HS 400 1420 1500 3.7 7000 580 110 -20 80 szczegóły
ILHT/4/6-060 LS 400 940 370 1.7 4667 260 110 -20 80 szczegóły
ILHT/4/6-065 HS 400 1445 3000 6.9 10000 725 135 -20 80 szczegóły
ILHT/4/6-065 LS 400 975 1000 4.1 6667 325 135 -20 80 szczegóły
ILHT/4/8-035 HS 400 1360 600 1.8 3500 410 70 -20 80 szczegóły
ILHT/4/8-035 LS 400 690 150 0.9 1750 100 70 -20 80 szczegóły
ILHT/4/8-050 HS 400 1380 800 2 5000 550 90 -20 80 szczegóły
ILHT/4/8-050 LS 400 690 200 1 2500 140 90 -20 80 szczegóły
ILHT/4/8-060 HS 400 1390 1600 3.8 7000 580 110 -20 80 szczegóły
ILHT/4/8-060 LS 400 700 400 1.8 3500 150 110 -20 80 szczegóły
ILHT/4/8-065 HS 400 1415 2800 6 10000 725 135 -20 80 szczegóły
ILHT/4/8-065 LS 400 715 700 2.4 5000 185 135 -20 80 szczegóły
ILHT/6/8-035 HS 400 940 550 2.1 2333 180 70 -20 80 szczegóły
ILHT/6/8-035 LS 400 700 140 1.2 1750 100 70 -20 80 szczegóły
ILHT/6/8-050 HS 400 940 550 2.1 3333 248 90 -20 80 szczegóły
ILHT/6/8-050 LS 400 700 140 1.2 2500 140 90 -20 80 szczegóły
ILHT/6/8-060 HS 400 930 550 2.1 4667 260 110 -20 80 szczegóły
ILHT/6/8-060 LS 400 690 140 1.2 3500 150 110 -20 80 szczegóły
ILHT/6/8-065 HS 400 950 1100 3.6 6667 325 135 -20 80 szczegóły
ILHT/6/8-065 LS 400 720 550 2.5 5000 185 135 -20 80 szczegóły
ILHT/6/8-085 HS 400 965 1100 3.6 8400 440 145 -20 80 szczegóły
ILHT/6/8-085 LS 400 720 550 2.5 6300 245 145 -20 80 szczegóły
ILHT/6/8-110 HS 400 985 3000 3 12500 525 160 -20 80 szczegóły
ILHT/6/8-110 LS 400 725 750 3.8 9375 300 160 -20 80 szczegóły
ILHT/6/8-140 HS 400 960 4000 11.3 15000 640 175 -20 80 szczegóły
ILHT/6/8-140 LS 400 695 1100 4.8 11250 360 175 -20 80 szczegóły
ILHT/6/12-110 HS 400 950 4000 12.6 12500 525 160 -20 80 szczegóły
ILHT/6/12-110 LS 400 470 1000 5.1 6200 130 160 -20 80 szczegóły
ILHT/6/12-140 HS 400 950 4000 12.6 15000 640 175 -20 80 szczegóły
ILHT/6/12-140 LS 400 470 1000 5.1 7500 160 175 -20 80 szczegóły
ILHT/4-035 szczegóły
ILHT/4-050 szczegóły
ILHT/4-060 szczegóły
ILHT/4-065 szczegóły
ILHT/4/6-050 szczegóły
ILHT/4/6-060 szczegóły
ILHT/4/6-065 szczegóły
ILHT/4/8-035 szczegóły
ILHT/4/8-050 szczegóły
ILHT/4/8-060 szczegóły
ILHT/4/8-065 szczegóły
ILHT/6-035 szczegóły
ILHT/6-050 szczegóły
ILHT/6-060 szczegóły
ILHT/6-065 szczegóły
ILHT/6-085 szczegóły
ILHT/6-110 szczegóły
ILHT/6-140 szczegóły
ILHT/6-190 szczegóły
ILHT/6/12-110 szczegóły
ILHT/6/12-140 szczegóły
ILHT/6/8-035 szczegóły
ILHT/6/8-050 szczegóły
ILHT/6/8-060 szczegóły
ILHT/6/8-065 szczegóły
ILHT/6/8-085 szczegóły
ILHT/6/8-110 szczegóły
ILHT/6/8-140 szczegóły
ILHT/8-065 szczegóły
ILHT/8-085 szczegóły
ILHT/8-110 szczegóły
ILHT/8-140 szczegóły
ILHT/8-190 szczegóły
ILHT/4-035 41021010   Twój profil jest niezweryfikowany szczegóły
ILHT/4-050 41021020   Twój profil jest niezweryfikowany szczegóły
ILHT/4-060 41021030   Twój profil jest niezweryfikowany szczegóły
ILHT/4-065 41021040   Twój profil jest niezweryfikowany szczegóły
ILHT/4/6-050 41021202   Twój profil jest niezweryfikowany szczegóły
ILHT/4/6-060 41021201   Twój profil jest niezweryfikowany szczegóły
ILHT/4/6-065 41021210   Twój profil jest niezweryfikowany szczegóły
ILHT/4/8-035 41021220   Twój profil jest niezweryfikowany szczegóły
ILHT/4/8-050 41021230   Twój profil jest niezweryfikowany szczegóły
ILHT/4/8-060 41021240   Twój profil jest niezweryfikowany szczegóły
ILHT/4/8-065 41021250   Twój profil jest niezweryfikowany szczegóły
ILHT/6-035 41021050   Twój profil jest niezweryfikowany szczegóły
ILHT/6-050 41021060   Twój profil jest niezweryfikowany szczegóły
ILHT/6-060 41021070   Twój profil jest niezweryfikowany szczegóły
ILHT/6-065 41021080   Twój profil jest niezweryfikowany szczegóły
ILHT/6-085 41021090   Twój profil jest niezweryfikowany szczegóły
ILHT/6-110 41021100   Twój profil jest niezweryfikowany szczegóły
ILHT/6-140 41021110   Twój profil jest niezweryfikowany szczegóły
ILHT/6-190 41021120   Twój profil jest niezweryfikowany szczegóły
ILHT/6/12-110 41021130   Twój profil jest niezweryfikowany szczegóły
ILHT/6/12-140 41021140   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-035 41021260   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-050 41021270   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-060 41021280   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-065 41021290   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-085 41021300   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-110 41021310   Twój profil jest niezweryfikowany szczegóły
ILHT/6/8-140 41021302   Twój profil jest niezweryfikowany szczegóły
ILHT/8-065 41021160   Twój profil jest niezweryfikowany szczegóły
ILHT/8-085 41021170   Twój profil jest niezweryfikowany szczegóły
ILHT/8-110 41021180   Twój profil jest niezweryfikowany szczegóły
ILHT/8-140 41021190   Twój profil jest niezweryfikowany szczegóły
ILHT/8-190 41021200   Twój profil jest niezweryfikowany szczegóły

Charakterystyki pracy
