CHGT

Prezentacja 3D Powiększenie

Oznaczenia

1 CHGT/ 2 6- 3 1000- 4 6/ 5 8/ 6 A- 7 1.5


  1. Typ wentylatora
  2. Liczba biegunów silnika
  3. Nominalna średnica wentylatora w mm
  4. Ilość łopatek
  5. Kąt nachylenia łopatek
  6. Kierunek przepływu powietrza
  7. Moc silnika w kW
Wentylatory serii CHGT przeznaczone są do wyciągania gorącego dymu powstałego w trakcie pożaru. Wentylatory posiadają odporność na temperaturę 400°C/2h i 300°C/2h. Wentylator dopuszczony do stosowania w strefie pożaru.


Zastosowanie

Wentylatory serii CHGT przeznaczone są do wyciągania gorącego dymu powstałego w trakcie pożaru.

Wentylatory posiadają odporność na temperaturę 400°C/2h i 300°C/2h (certyfikowany zgodnie z EN 12101-03). Wentylator dopuszczony do stosowania w strefie pożaru.

Konstrukcja

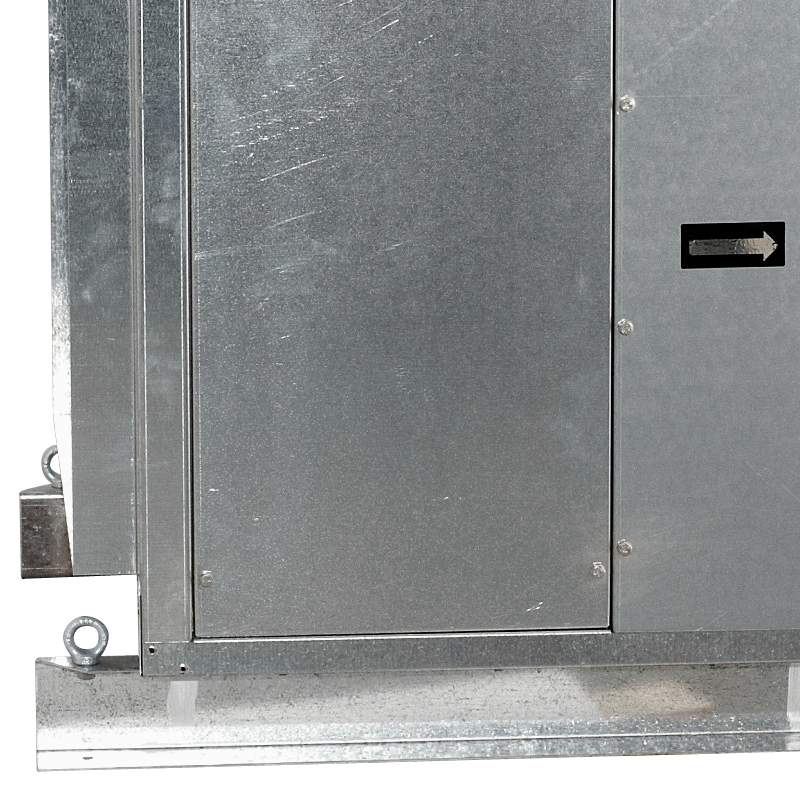

Wentylatory osiowe w kwadratowej obudowie przeznaczone do montażu kanałowego. Obudowa wykonana jest z ocynkowanej blachy stalowej. Wewnątrz wyłożona izolacją (M0) ognioodporną z włókna szklanego o grubości 25 mm.

Wirnik wykonany jest z aluminium, ze zmiennym kątem nachylenia łopatek, montowany w stalowej piaście. Kierunek przepływu powietrza silnik -> wirnik (A) występuje w standardzie, natomiast przepływ wirnik -> silnik (B) może być wykonany na życzenie.

Silnik elektryczny

Dostępne są trójfazowe silniki 230/400V 50Hz do mocy 3kW i 400V 50Hz dla pozostałych, również dwubiegowych. Silniki trójfazowe 4-, 6-biegunowe, a dla wentylatorów dwubiegowych 4/8- lub 6/12-biegunowe.

Dla wersji 400°C/2h: stopień ochrony IP55, klasa
izolacji H.
Dla wersji 300°C/2h: stopień ochrony IP55, klasa
izolacji H.

Silniki przystosowane do sterowania przetwornicą częstotliwości. W awaryjnych sytuacjach wentylator powinien działać z pełną dopuszczalną mocą.
Nazwa Nr artykułu Stan magazynowy
na: 0000-00-00 godz.: 00:00
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
CHGT/4-400-6/8-0.55kW 400 1450 550 2.2 1300 160 47 -20 400 szczegóły
CHGT/4-400-6/10-0.55kW 400 1450 550 2.2 1600 160 47 -20 400 szczegóły
CHGT/4-400-6/12-0.55kW 400 1450 550 2.2 1900 160 47 -20 400 szczegóły
CHGT/4-400-6/14-0.55kW 400 1450 550 2.2 2150 160 47 -20 400 szczegóły
CHGT/4-400-6/16-0.55kW 400 1450 550 2.2 2450 160 47 -20 400 szczegóły
CHGT/4-400-6/18-0.55kW 400 1450 550 2.2 2750 107 47 -20 400 szczegóły
CHGT/4-400-6/20-0.55kW 400 1450 550 2.2 3000 112 47 -20 400 szczegóły
CHGT/4-400-6/22-0.55kW 400 1450 550 2.2 3300 115 47 -20 400 szczegóły
CHGT/4-400-6/24-0.55kW 400 1450 550 2.2 3550 120 47 -20 400 szczegóły
CHGT/4-400-6/28-0.55kW 400 1450 550 2.2 3900 117 47 -20 400 szczegóły
CHGT/4-400-6/30-0.55kW 400 1450 550 2.2 4150 123 47 -20 400 szczegóły
CHGT/4-400-6/32-0.55kW 400 1450 550 2.2 4400 124 47 -20 400 szczegóły
CHGT/4-400-6/34-0.55kW 400 1450 550 2.2 4700 125 47 -20 400 szczegóły
CHGT/4-400-6/36-0.55kW 400 1450 550 2.2 5000 134 47 -20 400 szczegóły
CHGT/4-450-6/8-0.55kW 400 1450 550 2.2 2200 180 49 -20 400 szczegóły
CHGT/4-450-6/10-0.55kW 400 1450 550 2.2 2600 180 49 -20 400 szczegóły
CHGT/4-450-6/12-0.55kW 400 1450 550 2.2 3000 180 49 -20 400 szczegóły
CHGT/4-450-6/14-0.55kW 400 1450 550 2.2 3400 180 49 -20 400 szczegóły
CHGT/4-450-6/16-0.55kW 400 1450 550 2.2 3800 180 49 -20 400 szczegóły
CHGT/4-450-6/18-0.55kW 400 1450 550 2.2 4100 115 49 -20 400 szczegóły
CHGT/4-450-6/20-0.55kW 400 1450 550 2.2 4500 117 49 -20 400 szczegóły
CHGT/4-450-6/22-0.55kW 400 1450 550 2.2 4900 122 49 -20 400 szczegóły
CHGT/4-450-6/24-0.55kW 400 1450 550 2.2 5200 133 49 -20 400 szczegóły
CHGT/4-450-6/26-0.55kW 400 1450 550 2.2 5600 138 49 -20 400 szczegóły
CHGT/4-450-6/28-0.55kW 400 1450 550 2.2 6000 146 49 -20 400 szczegóły
CHGT/4-450-6/30-0.55kW 400 1450 550 2.2 6300 150 49 -20 400 szczegóły
CHGT/4-450-6/32-0.55kW 400 1450 550 2.2 6700 155 49 -20 400 szczegóły
CHGT/4-450-6/34-0.55kW 400 1450 550 2.2 7000 156 49 -20 400 szczegóły
CHGT/4-450-6/36-0.55kW 400 1450 550 2.2 7400 158 49 -20 400 szczegóły
CHGT/4-450-6/38-0.55kW 400 1450 550 2.2 7600 158 49 -20 400 szczegóły
CHGT/4-500-6/14-0.55kW 400 1450 550 2.2 5000 250 54 -20 400 szczegóły
CHGT/4-500-6/16-0.55kW 400 1450 550 2.2 5500 250 54 -20 400 szczegóły
CHGT/4-500-6/18-0.55kW 400 1450 550 2.2 6000 250 54 -20 400 szczegóły
CHGT/4-500-6/20-0.55kW 400 1450 550 2.2 6500 150 54 -20 400 szczegóły
CHGT/4-500-6/22-0.55kW 400 1450 550 2.2 7000 158 54 -20 400 szczegóły
CHGT/4-500-6/24-0.55kW 400 1450 550 2.2 7400 168 54 -20 400 szczegóły
CHGT/4-500-6/26-0.55kW 400 1450 550 2.2 7900 170 54 -20 400 szczegóły
CHGT/4-500-6/28-0.75kW 400 1450 750 2.8 8700 178 60 -20 400 szczegóły
CHGT/4-500-6/30-0.75kW 400 1450 750 2.8 9100 182 60 -20 400 szczegóły
CHGT/4-500-6/32-0.75kW 400 1450 750 2.8 9600 185 60 -20 400 szczegóły
CHGT/4-500-6/34-0.75kW 400 1450 750 2.8 10000 184 60 -20 400 szczegóły
CHGT/4-500-6/36-1.1kW 400 1450 1100 4.2 10400 190 62 -20 400 szczegóły
CHGT/4-560-6/10-0.55kW 400 1450 550 2.2 5900 280 59 -20 400 szczegóły
CHGT/4-560-6/12-0.55kW 400 1450 550 2.2 6600 280 59 -20 400 szczegóły
CHGT/4-560-6/14-0.55kW 400 1450 550 2.2 7400 280 59 -20 400 szczegóły
CHGT/4-560-6/16-0.55kW 400 1450 550 2.2 8200 280 59 -20 400 szczegóły
CHGT/4-560-6/18-0.55kW 400 1450 550 2.2 8900 280 59 -20 400 szczegóły
CHGT/4-560-6/20-0.75kW 400 1450 750 2.8 9600 192 65 -20 400 szczegóły
CHGT/4-560-6/22-0.75kW 400 1450 750 2.8 10300 190 65 -20 400 szczegóły
CHGT/4-560-6/24-1.1kW 400 1450 1100 4.2 11400 210 67 -20 400 szczegóły
CHGT/4-560-6/26-1.1kW 400 1450 1100 4.2 12100 215 67 -20 400 szczegóły
CHGT/4-560-6/28-1.1kW 400 1450 1100 4.2 12700 220 67 -20 400 szczegóły
CHGT/4-560-6/30-1.1kW 400 1450 1100 4.2 13300 225 67 -20 400 szczegóły
CHGT/4-560-6/32-1.5kW 400 1450 1500 5.7 14000 230 72 -20 400 szczegóły
CHGT/4-560-6/34-1.5kW 400 1450 1500 5.7 14500 238 72 -20 400 szczegóły
CHGT/4-560-6/36-1.5kW 400 1450 1500 5.7 15100 232 72 -20 400 szczegóły
CHGT/4-560-6/38-2.2kW 400 1450 2200 8.23 15700 220 78 -20 400 szczegóły
CHGT/4-630-6/8-0.75kW 400 1450 750 2.8 8100 360 69 -20 400 szczegóły
CHGT/4-630-6/10-0.75kW 400 1450 750 2.8 9100 360 69 -20 400 szczegóły
CHGT/4-630-6/12-0.75kW 400 1450 750 2.8 10100 360 69 -20 400 szczegóły
CHGT/4-630-6/14-0.75kW 400 1450 750 2.8 11400 360 69 -20 400 szczegóły
CHGT/4-630-6/16-1.1kW 400 1450 1100 4.2 12500 360 75 -20 400 szczegóły
CHGT/4-630-6/18-1.1kW 400 1450 1100 4.2 13600 360 75 -20 400 szczegóły
CHGT/4-630-6/20-1.1kW 400 1450 1100 4.2 14400 230 75 -20 400 szczegóły
CHGT/4-630-6/22-1.5kW 400 1450 1500 5.7 15300 235 80 -20 400 szczegóły
CHGT/4-630-6/24-1.5kW 400 1450 1500 5.7 16800 240 80 -20 400 szczegóły
CHGT/4-630-6/26-2.2kW 400 1450 2200 8.1 18300 260 86 -20 400 szczegóły
CHGT/4-630-6/28-2.2kW 400 1450 2200 8.1 19000 265 86 -20 400 szczegóły
CHGT/4-630-6/30-2.2kW 400 1450 2200 8.1 20300 280 86 -20 400 szczegóły
CHGT/4-630-6/34-3kW 400 1450 3000 10.7 21800 290 89 -20 400 szczegóły
CHGT/4-630-6/36-3kW 400 1450 3000 10.7 22700 270 89 -20 400 szczegóły
CHGT/4-630-6/38-3kW 400 1450 3000 10.7 23500 260 89 -20 400 szczegóły
CHGT/4-710-3/8-0.75kW 400 1450 750 2.8 13200 300 93 -20 300 szczegóły
CHGT/4-710-3/10-0.75kW 400 1450 750 2.8 14300 300 93 -20 300 szczegóły
CHGT/4-710-3/12-0.75kW 400 1450 750 2.8 15600 300 93 -20 300 szczegóły
CHGT/4-710-3/14-1.1kW 400 1450 1100 4.2 17100 300 94 -20 300 szczegóły
CHGT/4-710-3/16-1.1kW 400 1450 1100 4.2 18200 300 94 -20 300 szczegóły
CHGT/4-710-3/18-1.1kW 400 1450 1100 4.2 19300 215 94 -20 300 szczegóły
CHGT/4-710-3/20-1.5kW 400 1450 1500 5.7 20400 210 97 -20 300 szczegóły
CHGT/4-710-3/22-1.5kW 400 1450 1500 5.7 21700 215 97 -20 300 szczegóły
CHGT/4-710-3/24-1.5kW 400 1450 1500 5.7 22500 195 97 -20 300 szczegóły
CHGT/4-710-3/26-2.2kW 400 1450 2200 8.1 23600 198 102 -20 300 szczegóły
CHGT/4-710-3/28-2.2kW 400 1450 2200 8.1 24700 177 102 -20 300 szczegóły
CHGT/4-710-3/30-3kW 400 1450 3000 10.7 25800 175 105 -20 300 szczegóły
CHGT/4-710-3/32-3kW 400 1450 3000 10.7 26600 180 105 -20 300 szczegóły
CHGT/4-710-5/8-1.1kW 400 1450 1100 4.2 10300 420 103 -20 400 szczegóły
CHGT/4-710-5/10-1.1kW 400 1450 1100 4.2 12000 420 103 -20 400 szczegóły
CHGT/4-710-5/12-1.1kW 400 1450 1100 4.2 13700 420 103 -20 400 szczegóły
CHGT/4-710-5/14-1.1kW 400 1450 1100 4.2 14900 420 103 -20 400 szczegóły
CHGT/4-710-5/16-1.5kW 400 1450 1500 5.7 16300 420 104 -20 400 szczegóły
CHGT/4-710-5/18-1.5kW 400 1450 1500 5.7 18100 420 104 -20 400 szczegóły
CHGT/4-710-5/20-2.2kW 400 1450 2200 8.1 18900 288 108 -20 400 szczegóły
CHGT/4-710-5/22-2.2kW 400 1450 2200 8.1 20000 300 108 -20 400 szczegóły
CHGT/4-710-5/24-2.2kW 400 1450 2200 8.1 21800 298 108 -20 400 szczegóły
CHGT/4-710-5/26-3kW 400 1450 3000 10.7 23400 320 111 -20 400 szczegóły
CHGT/4-710-5/28-3kW 400 1450 3000 10.7 25000 330 111 -20 400 szczegóły
CHGT/4-710-5/30-3kW 400 1450 3000 10.7 26200 340 111 -20 400 szczegóły
CHGT/4-710-5/32-4kW 400 1450 4000 8.1 27000 345 124 -20 400 szczegóły
CHGT/4-710-5/34-5.5kW 400 1450 5500 10.5 29100 345 137 -20 400 szczegóły
CHGT/4-710-5/38-5.5kW 400 1450 5500 10.5 31600 330 137 -20 400 szczegóły

Charakterystyki pracy
