Oznaczenia

IBF / 1 4- 2 3553 T


  1. 2, 4, 6 Liczba biegunów silnika (prędkość obrotowa)
  2. Model
  3. Rodzaj silnika
    S silnik jednofazowy
    T silnik trójfazowy
Wentylatory IBF znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, łączą zalety wentylatorów osiowych - kierunek przepływu i promieniowych - stabilny spręż, niski poziom hałasu, wysoka sprawność.


Zastosowanie

Wentylatory IBF znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, łączą zalety wentylatorów osiowych - kierunek przepływu i promieniowych - stabilny spręż, niski poziom hałasu, wysoka sprawność.

Przykładowe zastosowania to wentylacja nawiewna i wywiewna mieszkań, biur, sklepów, barów, kawiarni, restauracji.

Konstrukcja

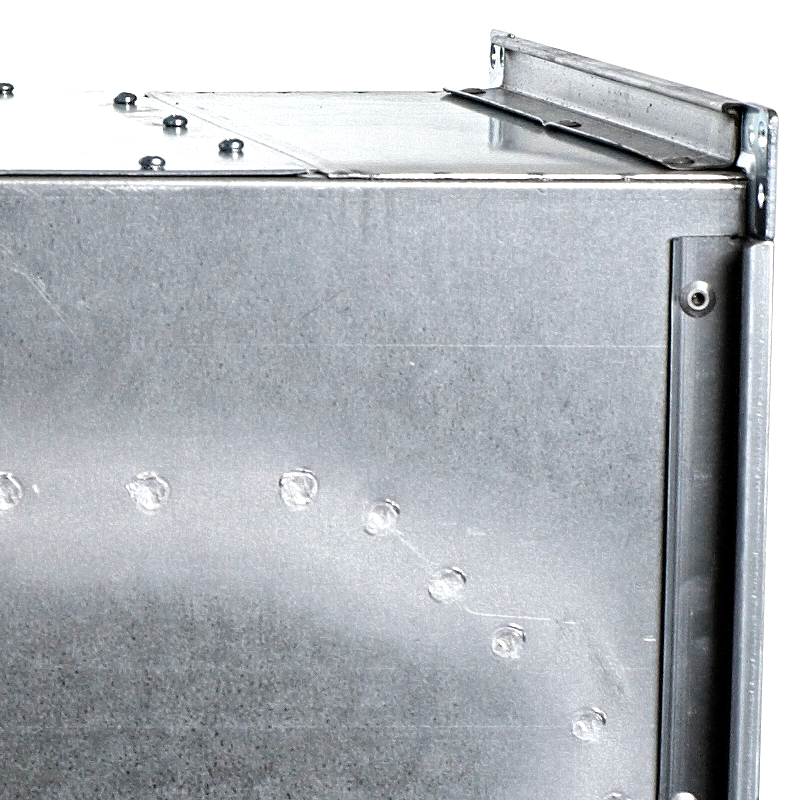

Wentylatory kanałowe przeznaczone do montażu w dowolnej pozycji w prostokątnych kanałach wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej. Od strony wlotowej i wylotowej wyposażona w kołnierze montażowe. Klapa umożliwiającą dostęp do wirnika i silnika bez demontażu instalacji.

Wirniki z łopatkami pochylonymi do tyłu przystosowane są do transportu maksymalnej ilości powietrza przy wysokim ciśnieniu statycznym przy minimalnym poziomie hałasu. Wirniki, w zależności od wielkości urządzenia, wykonane są z tworzywa sztucznego lub blachy aluminiowej (w zależności od modelu). Na zamówienie wentylatory mogą być wykonane w dowolnym kolorze palety RAL.

Silnik elektryczny

Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Silniki przystosowane do płynnej regulacji prędkości obrotowej.

W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem. Temperatura pracy -40°C +70°C, w zależności od modelu.
Nazwa Nr artykułu Stan magazynowy
na: 2018-09-18 godz.: 18:48
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Bieg Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
IBF/2-190 230V 230 2640 104 0.35 550 315 7.5 -40 70 szczegóły
IBF/2-190 170V 170 2640 104 0.35 450 295 7.5 -40 70 szczegóły
IBF/2-190 140V 140 2640 104 0.35 350 245 7.5 -40 70 szczegóły
IBF/2-190 115V 115 2640 104 0.35 225 200 7.5 -40 70 szczegóły
IBF/2-190 90V 90 2640 104 0.35 185 180 7.5 -40 70 szczegóły
IBF/2-220 230V 230 2700 106 0.43 750 401 12 -15 65 szczegóły
IBF/2-220 170V 170 2700 106 0.43 600 345 12 -15 65 szczegóły
IBF/2-220 140V 140 2700 106 0.43 485 325 12 -15 65 szczegóły
IBF/2-220 115V 115 2700 106 0.43 355 275 12 -15 65 szczegóły
IBF/2-220 90V 90 2700 106 0.43 300 250 12 -15 65 szczegóły
IBF/2-280 230V 230 2760 277 1.2 1560 740 17 -40 70 szczegóły
IBF/2-280 170V 170 2760 277 1.2 1280 540 17 -40 70 szczegóły
IBF/2-280 140V 140 2760 277 1.2 1100 270 17 -40 70 szczegóły
IBF/2-280 115V 115 2760 277 1.2 730 130 17 -40 70 szczegóły
IBF/2-280 90V 90 2760 277 1.2 500 100 17 -40 70 szczegóły
IBF/4-280 230V 230 1400 90 0.4 1500 285 16.3 -15 55 szczegóły
IBF/4-280 170V 170 1400 90 0.4 1260 260 16.3 -15 55 szczegóły
IBF/4-280 140V 140 1400 90 0.4 1080 225 16.3 -15 55 szczegóły
IBF/4-280 115V 115 1400 90 0.4 750 200 16.3 -15 55 szczegóły
IBF/4-280 90V 90 1400 90 0.4 530 160 16.3 -15 55 szczegóły
IBF/4-315S 230V 230 1430 109 0.66 1490 238 23 -15 65 szczegóły
IBF/4-315S 170V 170 1430 109 0.66 1320 225 23 -15 65 szczegóły
IBF/4-315S 140V 140 1430 109 0.66 1150 215 23 -15 65 szczegóły
IBF/4-315S 115V 115 1430 109 0.66 1000 185 23 -15 65 szczegóły
IBF/4-315S 90V 90 1430 109 0.66 850 160 23 -15 65 szczegóły
IBF/4-315T 400V 400 1400 204 0.28 1410 350 23 -15 60 szczegóły
IBF/4-315T 280V 280 1400 204 0.28 1290 320 23 -15 60 szczegóły
IBF/4-315T 200V 200 1400 204 0.28 1100 265 23 -15 60 szczegóły
IBF/4-315T 150V 150 1400 204 0.28 920 160 23 -15 60 szczegóły
IBF/4-315T 90V 90 1400 204 0.28 850 140 23 -15 60 szczegóły
IBF/6-315 230V 230 965 50 0.18 977 125 23 -15 60 szczegóły
IBF/6-315 170V 170 965 50 0.18 830 110 23 -15 60 szczegóły
IBF/6-315 140V 140 965 50 0.18 640 90 23 -15 60 szczegóły
IBF/6-315 115V 115 965 50 0.18 460 75 23 -15 60 szczegóły
IBF/6-315 95V 95 965 50 0.18 275 55 23 -15 60 szczegóły
IBF/4-355S 230V 230 1370 237 1.1 2450 430 35 -15 60 szczegóły
IBF/4-355S 170V 170 1370 237 1.1 2120 415 35 -15 60 szczegóły
IBF/4-355S 140V 140 1370 237 1.1 1700 370 35 -15 60 szczegóły
IBF/4-355S 115V 115 1370 237 1.1 1200 250 35 -15 60 szczegóły
IBF/4-355S 90V 90 1370 237 1.1 840 165 35 -15 60 szczegóły
IBF/4-355T 400V 400 1380 325 0.68 3170 327 35 -15 60 szczegóły
IBF/4-355T 280V 280 1380 325 0.68 2550 315 35 -15 60 szczegóły
IBF/4-355T 200V 200 1380 325 0.68 2000 280 35 -15 60 szczegóły
IBF/4-355T 150V 150 1380 325 0.68 1550 245 35 -15 60 szczegóły
IBF/4-355T 90V 90 1380 325 0.68 1200 200 35 -15 60 szczegóły
IBF/6-355 230V 230 875 88 0.33 1356 175 35 -15 60 szczegóły
IBF/6-355 170V 170 875 88 0.33 1100 165 35 -15 60 szczegóły
IBF/6-355 140V 140 875 88 0.33 910 130 35 -15 60 szczegóły
IBF/6-355 115V 115 875 88 0.33 575 100 35 -15 60 szczegóły
IBF/6-355 95V 95 875 88 0.33 385 75 35 -15 60 szczegóły
IBF/4-400S 230V 230 1400 442 2.3 3898 461 37 -40 70 szczegóły
IBF/4-400S 170V 170 1400 442 2.3 2850 435 37 -40 70 szczegóły
IBF/4-400S 140V 140 1400 442 2.3 2350 365 37 -40 70 szczegóły
IBF/4-400S 115V 115 1400 442 2.3 1600 215 37 -40 70 szczegóły
IBF/4-400S 95V 95 1400 442 2.3 1150 60 37 -40 70 szczegóły
IBF/4-400T 400V 400 1415 501 1 3901 459 37 -40 70 szczegóły
IBF/4-400T 280V 280 1415 501 1 2750 435 37 -40 70 szczegóły
IBF/4-400T 200V 200 1415 501 1 2400 365 37 -40 70 szczegóły
IBF/4-400T 150V 150 1415 501 1 1800 235 37 -40 70 szczegóły
IBF/4-400T 90V 90 1415 501 1 1200 75 37 -40 70 szczegóły
IBF/6-400S 230V 230 940 281 1.35 3415 182 37 -15 60 szczegóły
IBF/6-400S 170V 170 940 281 1.35 2800 170 37 -15 60 szczegóły
IBF/6-400S 140V 140 940 281 1.35 2300 135 37 -15 60 szczegóły
IBF/6-400S 115V 115 940 281 1.35 1600 110 37 -15 60 szczegóły
IBF/6-400S 95V 95 940 281 1.35 1000 80 37 -15 60 szczegóły
IBF/6-400T 400V 400 950 207 0.47 2520 250 37 -40 70 szczegóły
IBF/6-400T 280V 280 950 207 0.47 1850 235 37 -40 70 szczegóły
IBF/6-400T 200V 200 950 207 0.47 1550 205 37 -40 70 szczegóły
IBF/6-400T 150V 150 950 207 0.47 1220 185 37 -40 70 szczegóły
IBF/6-400T 90V 90 950 207 0.47 850 100 37 -40 70 szczegóły
IBF/4-450T 400V 400 1408 653 1.32 4597 498 85 -40 70 szczegóły
IBF/4-450T 280V 280 1408 653 1.32 3800 440 85 -40 70 szczegóły
IBF/4-450T 200V 200 1408 653 1.32 3150 370 85 -40 70 szczegóły
IBF/4-450T 150V 150 1408 653 1.32 1850 230 85 -40 70 szczegóły
IBF/4-450T 90V 90 1408 653 1.32 1150 75 85 -40 70 szczegóły
IBF/4-450S SN 230V 230 1378 550 2.7 4600 498 85 -40 70 szczegóły
IBF/4-450S SN 170V 170 1378 550 2.7 3800 440 85 -40 70 szczegóły
IBF/4-450S SN 140V 140 1378 550 2.7 3150 365 85 -40 70 szczegóły
IBF/4-450S SN 115V 115 1378 550 2.7 2100 260 85 -40 70 szczegóły
IBF/4-450S SN 95V 95 1378 550 2.7 1150 75 85 -40 70 szczegóły
IBF/6-450T 400V 400 888 304 0.6 3521 268 85 -40 70 szczegóły
IBF/6-450T 280V 280 888 304 0.6 2700 215 85 -40 70 szczegóły
IBF/6-450T 200V 200 888 304 0.6 2200 175 85 -40 70 szczegóły
IBF/6-450T 150V 150 888 304 0.6 1550 110 85 -40 70 szczegóły
IBF/6-450T 90V 90 888 304 0.6 1100 55 85 -40 70 szczegóły
IBF/4-500S 230V 230 1380 1030 5.3 6800 820 117 -40 70 szczegóły
IBF/4-500S 170V 170 1380 1030 5.3 5050 730 117 -40 70 szczegóły
IBF/4-500S 140V 140 1380 1030 5.3 3200 435 117 -40 70 szczegóły
IBF/4-500S 115V 115 1380 1030 5.3 2350 145 117 -40 70 szczegóły
IBF/4-500S 95V 95 1380 1030 5.3 1400 70 117 -40 70 szczegóły
IBF/4-500T 400V 400 1330 983 1.98 6492 620 117 -40 70 szczegóły
IBF/4-500T 280V 280 1330 983 1.98 6000 545 117 -40 70 szczegóły
IBF/4-500T 200V 200 1330 983 1.98 5250 505 117 -40 70 szczegóły
IBF/4-500T 150V 150 1330 983 1.98 4100 325 117 -40 70 szczegóły
IBF/4-500T 90V 90 1330 983 1.98 2400 125 117 -40 70 szczegóły
IBF/6-500T 400V 400 1330 410 0.8 4512 336 117 -40 70 szczegóły
IBF/6-500T 280V 280 1330 410 0.8 3450 290 117 -40 70 szczegóły
IBF/6-500T 200V 200 1330 410 0.8 2900 210 117 -40 70 szczegóły
IBF/6-500T 150V 150 1330 410 0.8 2250 130 117 -40 70 szczegóły
IBF/6-500T 90V 90 1330 410 0.8 1250 60 117 -40 70 szczegóły
