LFS

Prezentacja 3D Powiększenie

Oznaczenia

1 L2 F3 S- 4 25 97/42- 6 0037 S

8 AP9 HT


  1. L - Wentylator promieniowy niskociśnieniowy
  2. F - Wirnik z łopatkami pochylonymi do przodu
  3. S - Obudowa z nierdzewnej blachy stalowej
  4. Liczba biegunów silnika (prędkość obrotowa)
    2 - 2800 obr./min
  5. Średnica wirnika / szerokość wirnika
  6. Współczynnik mocy
    003 × 10 = 0,03 kW
  7. S Silnik jednofazowy (230V)
    T Silnik trójfazowy (400V)
  8. AP - wirnik ze stali kwasoodpornej
    G - wirnik ze stali ocynkowanej
  9. Podwyższona odporność temperaturowa

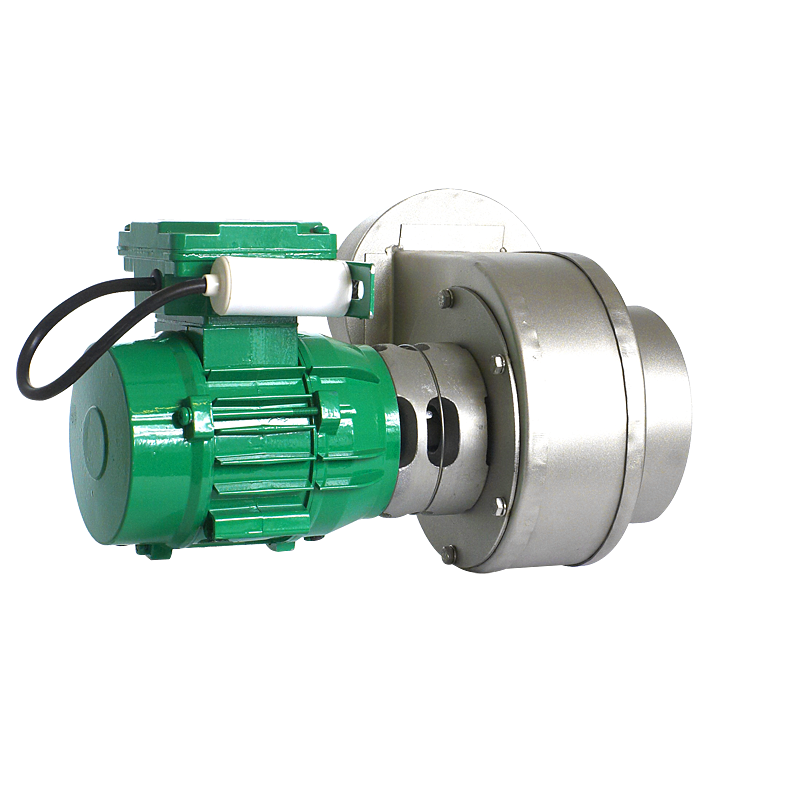

Promieniowy wentylator niskociśnieniowy o napędzie bezpośrednim. Wirnik z łopatkami pochylonymi do przodu, zgrzewany z blachy stalowej kwasoodpornej. Wirnik i silnik wyważane są dynamicznie zgodnie ze standardem ISO 1940.


Zastosowanie

Seria wentylatorów LFS znajduje szerokie zastosowanie w dziedzinach wymagających precyzyjnego dawkowania powietrza oraz dobrej odporności na różnego rodzaju środki chemiczne.

Cieszą się popularnością w systemach wentylacji szaf z chemikaliami, czy pomieszczeń znajdujących się w laboratoriach chemicznych.

Wykorzystuje się je także w digestoriach, laboratoriach chemicznych. Wykorzystywane one są przy obróbce tworzywa sztucznego, pakowania termokurczliwego.

Konstrukcja

Promieniowy wentylator niskociśnieniowy o napędzie bezpośrednim. Wirnik z łopatkami pochylonymi do przodu, zgrzewany z blachy stalowej kwasoodpornej. Wirnik i silnik wyważane są dynamicznie zgodnie ze standardem ISO 1940.

Obudowa z nierdzewnej blachy stalowej, połączona z silnikiem elektrycznym dwuczęściową barierą temperaturową składającą się z tulei mocowania silnika i tarczki dyspersyjnej o dużej zdolności rozpraszania ciepła.

Wirnik z kwasoodpornej blachy stalowej. Przystosowany do transportu powietrza w temperaturze do 200°C. Wentylatory LFS wykonane są standardowo w figurze LG90. Na indywidualne życzenie klienta urządzenie może być dostarczone w dowolnej figurze RD.

Silnik elektryczny

Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Klasa izolacji – F. Stopień ochrony - IP55.

Zasilanie - trójfazowe 230/400V 50Hz, 400V 50Hz, 400/690V 50Hz lub jednofazowe 230V 50Hz (w zależności od modelu wentylatora i mocy silnika).

Wentylatory z silnikami w innym wykonaniu: tabela wykonań specjalnych.
Nazwa Nr artykułu Stan magazynowy
na: 2017-05-26 godz.: 15:55
[szt.]
Cena netto
[zł]
Cena brutto
[zł]
Ilość szt.
do koszyka
Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
Kat.
pomiar.
Kat.
sprawn.
Sprawność
ogólna
Sprawność
ogólna
2015
Współczynnik
sprawności
N
Współczynnik
sprawności
N 2015
P
(ηmax)
[W]
Q
(ηmax)
[m3/h]
Ps
(ηmax)
[Pa]
Szczegóły
produktu
LFS-2-97/42-003S AP HT 230 2800 30 0.4 190 160 4.1 -20 200 szczegóły
LFS-2-120/52-008S AP HT 230 2800 80 0.75 450 360 5.2 -20 200 szczegóły
LFS-2-133/62-025T AP HT 400 2800 250 0.65 800 500 6.8 -20 150 szczegóły
LFS-2-133/62-025S AP HT 230 2800 250 1.7 800 500 6.8 -20 150 szczegóły
LFS-2-146/62-037S AP HT 230 2800 370 2.4 840 560 7.8 -20 150 szczegóły
LFS-2-146/62-037T AP HT 400 2800 370 1 840 560 7.8 -20 150 szczegóły
LFS-2-160/62-018S AP HT 230 2800 180 1.5 680 680 8 -20 200 szczegóły
LFS-2-160/62-018T AP HT 400 2800 180 0.5 680 680 8 -20 150 szczegóły
LFS-2-180/62-055T AP HT 400 2800 550 1.35 1180 750 9.8 -20 200 szczegóły
LFS-2-180/62-055S G HT 230 2800 550 2.4 1180 750 9.8 -20 150 szczegóły
LFS-2-180/62-055S AP HT 230 2800 550 2.4 1180 750 9.8 -20 150 szczegóły
LFS-2-200/74-150T AP HT LG90 IE3 400 2800 1500 2.8 2550 1250 25 -20 150 szczegóły
LFS-4-200/74-075T AP HT LG90 IE3 400 1400 750 2.2 1250 300 25 -20 150 szczegóły
LFS-2-250/116-550T AP HT LG90 IE3 400 2800 5500 10.4 5200 2100 65 -20 150 szczegóły
LFS-4-250/116-075T AP HT LG90 IE3 400 1400 750 2.2 2600 500 50 -20 150 szczegóły
LFS-2-280/94-550T AP HT IE3 400 2800 5500 10.4 6300 2300 70 -20 150 szczegóły
LFS-4-280/94-110T AP HT LG90 IE3 400 1400 1100 2.5 3200 580 55 -20 150 szczegóły
LFS-2-120/52-008S AP HT szczegóły
LFS-2-133/62-025S AP HT szczegóły
LFS-2-133/62-025T AP HT szczegóły
LFS-2-146/62-037S AP HT szczegóły
LFS-2-146/62-037T AP HT szczegóły
LFS-2-160/62-018S AP HT szczegóły
LFS-2-160/62-018T AP HT szczegóły
LFS-2-180/62-055S AP HT szczegóły
LFS-2-180/62-055S G HT szczegóły
LFS-2-180/62-055T AP HT szczegóły
LFS-2-200/74-150T AP HT LG90 IE3 B całkowita 45.4% 43.1% 52 49 908 1200 1238 szczegóły
LFS-2-250/116-550T AP HT LG90 IE3 B całkowita 50.1% 46.2% 53 49 3547 3020 2118 szczegóły
LFS-2-280/94-550T AP HT IE3 szczegóły
LFS-2-97/42-003S AP HT szczegóły
LFS-4-200/74-075T AP HT LG90 IE3 szczegóły
LFS-4-250/116-075T AP HT LG90 IE3 B całkowita 43.1% 41.1% 51.1 49 546 1637 518 szczegóły
LFS-4-280/94-110T AP HT LG90 IE3 szczegóły
LFS-2-120/52-008S AP HT 45012020   Twój profil jest niezweryfikowany szczegóły
LFS-2-133/62-025S AP HT 45012061   Twój profil jest niezweryfikowany szczegóły
LFS-2-133/62-025T AP HT 45012060   Twój profil jest niezweryfikowany szczegóły
LFS-2-146/62-037S AP HT 45012071   Twój profil jest niezweryfikowany szczegóły
LFS-2-146/62-037T AP HT 45012070   Twój profil jest niezweryfikowany szczegóły
LFS-2-160/62-018S AP HT 45012030   Twój profil jest niezweryfikowany szczegóły
LFS-2-160/62-018T AP HT 45012031   Twój profil jest niezweryfikowany szczegóły
LFS-2-180/62-055S AP HT 45012045   Twój profil jest niezweryfikowany szczegóły
LFS-2-180/62-055S G HT 45012055   Twój profil jest niezweryfikowany szczegóły
LFS-2-180/62-055T AP HT 45012040   Twój profil jest niezweryfikowany szczegóły
LFS-2-200/74-150T AP HT LG90 IE3 435012075   Twój profil jest niezweryfikowany szczegóły
LFS-2-250/116-550T AP HT LG90 IE3 435012115   Twój profil jest niezweryfikowany szczegóły
LFS-2-280/94-550T AP HT IE3 435012135   Twój profil jest niezweryfikowany szczegóły
LFS-2-97/42-003S AP HT 45012010   Twój profil jest niezweryfikowany szczegóły
LFS-4-200/74-075T AP HT LG90 IE3 435012085   Twój profil jest niezweryfikowany szczegóły
LFS-4-250/116-075T AP HT LG90 IE3 435012125   Twój profil jest niezweryfikowany szczegóły
LFS-4-280/94-110T AP HT LG90 IE3 435012145   Twój profil jest niezweryfikowany szczegóły

Charakterystyki pracy
